手机的奥秘——内部结构大解剖

　　手机，当今相当流行的移动通信工具。自信的你可能对不同型号手机的功能十分了解，也可能光看一眼外形就知道是什么牌子的手机，但是你是否清楚它华丽外表之下的神秘内部呢？！现在，我就和你一起来给我的手机动一次彻底的外科手术吧！假如你愿意，按照下面的步骤你也可以看看自己的机器哟，肯定不会让你失望的。

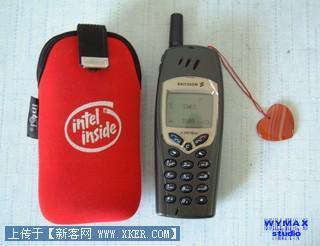

　　首先介绍一下我的机器，ERICSSON A2618sc，我觉得它是最为实用的一款入门级手机，除了震动功能它还缺什么呢？！废话不说，赶紧洗手。洗手？对，这一步很重要，它可以避免你的指纹留在屏幕上以影响美观，更重要的是避免静电对内部元器件的伤害。

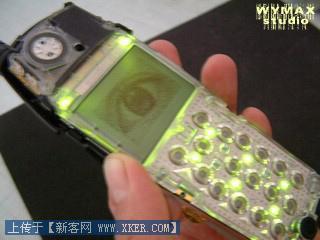

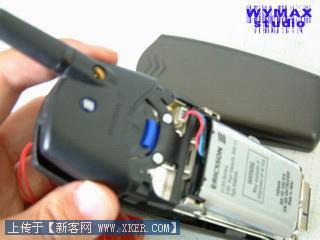

开始动手了。由于ERICSSON A2618sc支持更换前后面板的特性，所以你可以通过前面板开关（见图：那个蓝色的小东西）很轻松的把它脱到“裸体”的地步。（我想到了麦当劳的汉堡包）脱去外壳的A2618sc再点亮背景灯还是蛮漂亮的吧。

漂亮的大眼睛，漂亮到了极点！需要说明一点：请大家不要为了看“裸体”的手机背景灯，而不关机就拆卸机身。我的A2618sc之所以可以实现，还要归功于它那种的非凡电池结构。

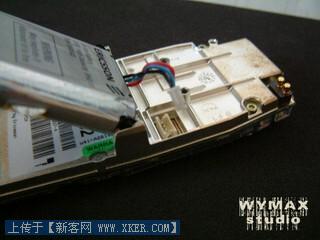

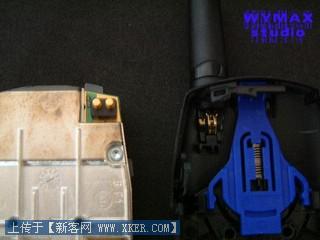

好非凡的电池连接方式呀，防摔又防震！不过这种结构到是不多见，大家恐怕也没有什么机会可以见到这壮观的美景了。（我的机器似乎就是为了让我拆它给你们看而设计的一样）拔掉电源，卸下电池，进行下一步的“拆卸”！

　　用我们的6星改锥卸下上部后盖的螺丝，有两颗，很轻松。之后，我们面对的是第一次严重的考验：要把有四个固定别卡的天线后盖卸下来。当时我的心情那叫一个紧张，因为别卡是塑料的，很轻易就折掉，所以，我们要格外当心。真的要很当心，否则……，后果自负！实践中总是能找到一点经验的：通过1分钟的仔细观察，发现两边的别卡比较松，有一定的移动空间。于是，就拿它开刀了。

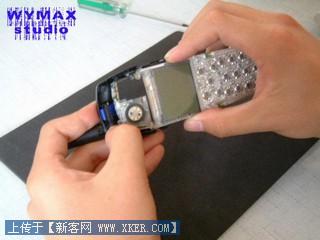

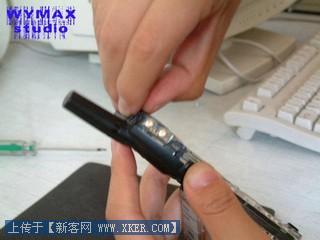

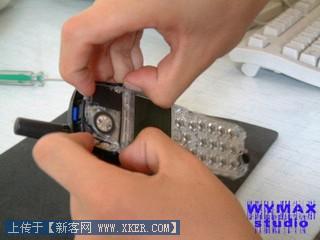

（小心呀，别折了！）将两边的别卡稍稍掰开，并保持这种状态，注重不要给掰折了，然后再将左上部的别卡用指甲翘起一点点，因为面板主要是由这个别卡固定的，所以，只能掰起一点点。

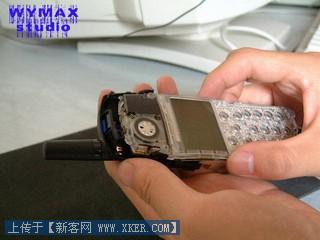

（指甲也是蛮有用的哟！要更加小心！）然后，寻找一个角度让主机板与别卡脱离，这时一定要小心，耐心和胆量是成功完成这次任务的要害因素，欲速则不达！

（耐心，胆量，我拆拆拆！）

就在一刹那，成功的光线闪动着，小心地将机板部分与天线背板分离（吁，终于可以喘口气了！）大功成矣！

拆开天线背板可以看到那根长长的天线也是通过一个别卡固定到背板上的，（不知道别的型号是不是也这样？换个天线玩玩吧！）也就是说我们可以换根漂亮的天线了。可惜，我没有，而且更换天线必然影响信号的灵敏度。A2618sc本来就对信号敏感之极，在移动中，信号显示就似乎在显示心跳，忽大忽小的。 现在，手机的天线也给我们拆了，就剩下一个赤裸裸的主机板了（似乎NOKIA的8系列哟！山鸡变凤凰，我赚了）。

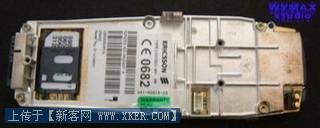

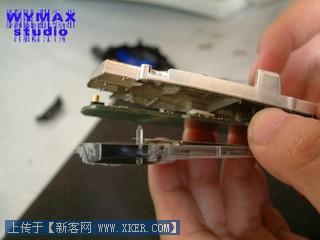

接下来的工作很简单，用6星改锥卸下6颗螺丝。（见图:当你卸下那颗螺丝的时候，保修废除了:-(） 当你卸下最后一颗螺丝的时候,你要向天祈祷,保佑你的手机可以再次使用！在左上部有一个塑料的固定柱，它的作用就是将三层不同的主机层板很好地对齐。（见图：这个造型还不错吧，我的杰作！）

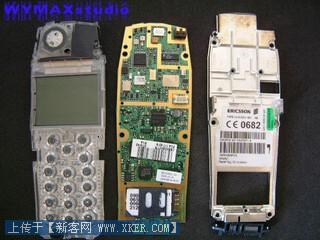

　　小心地将三层分开之后，最“裸体”的手机将映入你的眼帘。（这就是一个手机！你能相信吗？）

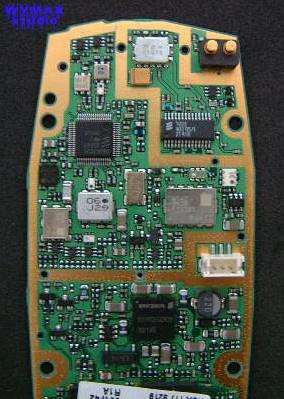

　　到此为止，我的手机赤裸裸的放在你的面前，我们就来看看它的内部构造吧！（见下图：好多东西哟，集成度很高）

　　左上部的那个有很多针脚的是中心处理器（CPU）,它右边的那个黑块块儿是RAM（内存），可惜容量不详。但可以肯定不会大于1024KB。电源插头下面的那个黑色的是电路的控制芯片，它控制着数据在这块电路板上的流通传递，当然了它要和其他芯片共同工作才会发挥功效。其他的“铁盒子”是数模转换组、数据发射组什么的。再往下还有好几个芯片，都贴着标签贴纸，不知道是什么东西，估计是类似硬盘的ROM，要不开机画面和应用程序都储存在哪里呀？我之所以这么猜测，理由是：因为它离SIM卡很近，便于数据的传输；标签上的文字是ERICSSON内部的软件程序编号，这就是为什么不同机型的程序会有所不同。

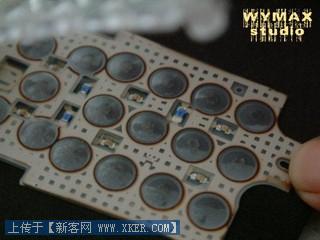

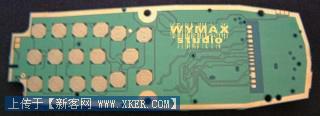

　　你还记得那漂亮的背景灯光吗？我们现在就来看看是什么发出那诱人的光线的？！ 在线路板上面的板片是一个以液晶显示屏幕为基础的三层电路片。紧贴液晶显示层的是按键触发层，主要功能是实现按键的指令。再下面一层就是背景灯的控制电路了。（见图：黄色的发光二极管，蓝色的似乎是调节电阻） 　　现在手机店提供一种更换手机背景灯的业务，可以将屏幕处普通黄绿色的背景光变为NOKIA8250的“蓝色魅力”。 （见图：只有两个屏幕灯，这是一个不小的“痛”）本着DIY的精神，我曾经幻想着自己更换背景灯，但请教了专家才知道，更换这种“贴片式”二极管需要一种“热风烙铁”，而且技术难度很高，设备昂贵，还要考虑诸如电流、电压等因素，遂放弃。

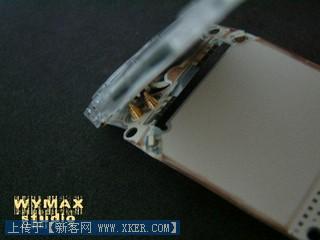

　　手机，已经彻彻底底的裸露在你的面前，它的内部结构你现在已经清楚了吧！但我的任务还没有完成——我们的目的可不是要毁坏手机，所以我还要把那“支离破碎”的部件装回去。 在“组装”的过程中我想到了一个问题：液晶显示板片是怎么和控制电路板片连接的呢？答案就在控制电路板的正面。从这一点，我们应该可以意识到板片之间对齐的重要性了吧！见图：从电路走向你也可以看出来吧！

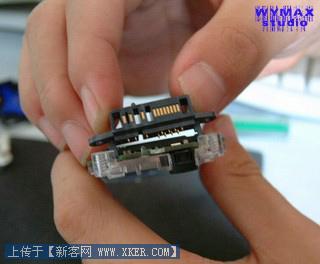

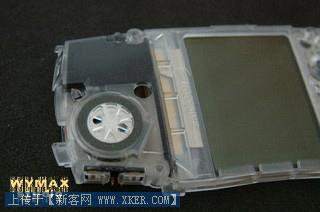

对了，还有一个部件在拆卸的时候忘了给大家介绍，那就是手机与外界联络的数据/电源接口。(见图：安装的时候可要牢固哟，否则连充电都不行了） 还有，我发现手机的头部很重要，所有电路都在那里连接汇合，还有液晶显示和带磁铁的耳机，所以要是摔手机也别摔头部！切记！（见图：不知道那个公司会推出像图中那样的具有iMAC风格的手机呢？：））

　　最后，我有一点忠告：没有事，千万别像我一样拆手机玩！现在我的手机信号下降，充电困难，而且CPU经常出现无故失控，表现在自动拨打电话和自动写短信息并发送，还不能手动停止。解决办法就只有拔掉电源插头！

　　仅以此文献给我的ERICSSON A2618sc，和在制作过程提供大力帮助的母亲及女友，以及所有帮助我的人。
