手机不DIY一下怎么能够体现出时尚精神呢？今天就教大家两个出色的案例，第一个是如何把单色显示屏手机改成彩屏背景的手机，第二个是自己动手制作数据线。把握这两门技术很吃香的喔！自己亲手DIY一下手机的感觉真的不一样，跟着我们去体验一下吧！

手机彩色背屏的制作

2002年NOKIA的7210、Ericsson的T68等彩屏手机的推出，又成为手机市场的一个亮点。但它们的贵族身份绝对不是我等收入阶层消费得起的。想不想自己DIY一个彩屏手机？OK，FOLLOW ME！自制的手机彩屏并不是把单显的屏幕更换成彩色的，它的原理是在液晶屏幕和背光灯箱之间夹一张彩色的图片，夜晚由于背光的作用，会显示出彩色画面，十分抢眼。下面我就通过改诺基亚8110的实例现身说法。

首先介绍预备工具：彩色打印机一部（我用的是佳能255SP）、硫酸纸一张（一般印刷厂制版用，半透明的，很轻易买到）、手机一部、剪刀一把、小螺丝刀一把（尺寸要能够拧开手机的螺丝）。

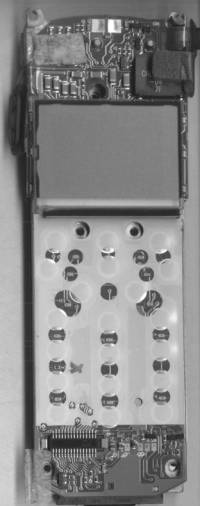

一切预备就绪，改机行动开始：第一步，用小螺丝刀拆开手机，露出显示屏幕（图一）量好尺寸；

第二步，按照屏幕的尺寸在硫酸纸上打印一张你要添加的图片，小弟还没有GF，所以用一个大眼睛的卡通MM代替。（图二）

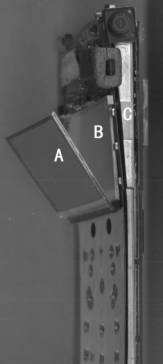

第三步，开始将显示屏幕同灯箱分开，先用一只手按住手机底板，另一只手用指甲掰显示屏幕的左上角，注重千万千万不要用蛮力，不然很可能把显示屏幕掰碎，那样损失可大了。要用一点力后松开，再用力，细心观察二者有没有分开一点，反复四、五次后这一角就可以分开了。同理掰开右上角，就可以很轻易把上边全部掰开，显示屏幕就完全与机器底板分离了。如（图三）

A就是显示屏幕、B是背光灯箱、C是手机底板。（B和C之间的三个小米粒就是贴片式发光二极管，假如要改灯把它们换成蓝色或白色的就可以了）

第四步，用剪刀把硫酸纸上的图片按尺寸剪下，夹在A和B之间，（由于硫酸纸是半透明的所以基本不会影响背光灯箱的透光）然后按拆开的步骤反向装回即可。开机，彩色屏幕的手机我也有了（图四）。

改机后的彩屏白天是不明显的，环境越暗，效果越好。假如你有PhOTO系列的打印机，可以把照片直接打印在照片专用纸上夹在里面，这样画面更加细腻，背光效果也是可以的。

没有打印机的朋友，这儿还有一招教给您：预备工具很简单，只要一把剪刀、一管水彩笔、一卷透明胶带（这个总有吧？胶带要质量好一些的，这样粘度和透明度都会好一点）。制做过程也很简单，1，在报纸或杂志上剪下您心仪的图片，用透明胶带粘在上面压实，注重胶带和图片之间不要留有气泡；2，把压好的图片放到清水里浸泡40分钟左右；3，从水中取出图片，（经过长时间的浸泡，图片的纸已经变成纸浆了）用水彩笔轻轻地将纸浆刷掉，不要刷掉粘在胶带上的彩色油墨，否则就前功尽弃了。晾干后就是一张透明的彩色图片了，再按上述方法使用，效果也很棒，假如是报纸上的图片还有一些点阵的效果呢。

在改机的过程中需要注重以下几点：1，保修期内的手机最好不要拆，与改机相比保修似乎更重要；2，手机的显示屏比较脆弱，拆的时候一定要细心小力；3，图片中人物尽量脸部大些或者特征明显,这样才看得清楚；四是图片的颜色尽量不要太深，否则会对阅读信息产生影响;5，诺基亚8110的屏幕与背光灯箱是用两面胶粘在一起的，而其它手机可能并不完全相同，只是提供一个思路，做您改机的参考。

自制手机数据线

要作为一个合格的手机DIYer，熟练使用手机数据线是必不可少，不过数据线种类多，每类手机都买就显得比较麻烦，假如能够自己动手制作数据线就方便多了，下面我们就来试试。

分析一下经常用到的手机软件，可以发现她们都是通过计算机的串行口与手机进行通信的，所以可以认定，手机的数据线不过也是一个串行通行的数据线。但是，手机接口的电平是TTL电平，计算机接口的电平是RS－232电平，中间要经过转换，下面按计算机串行口、手机接口、电平转换三部分说明。

一、计算机串行口

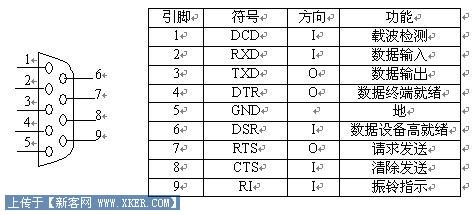

计算机的串行口通常采用一个25针或9针的D型连接器，下图是9针的D型连接器的外形结构示意图与引脚功能说明：

通常要进行串行通信，只需要其中的三根线就可了，就是2、3、5三根线，分别是数据输入、数据输出、与地。另外，为了给进行电平转换的芯片供电，我们又用到了4、7两个引脚，分别是数据终端就绪、请求发送。

二、手机接口

手机的型号不同，手机接口也各不相同，以爱立信T28SC为例，手机键盘向上，面向接口，从右向左，各引脚功能说明如下表：

引脚

功能

引脚

功能

1

外部电源

7

静音

2

数据输出RXD

8

声音控制

3

地GND

9

地GND

4

数据输入TXD

10

？

5

输出电源VCC

11

麦克风

6

测试

12

耳机

通常要进行通信，只需要用到其中的2、3、4三个引脚，分别是数据输出、数据输入、地。当然要与计算机串行口相应的引脚交叉相接。另外还要在6号测试引脚上加高电平。

对于不知道引脚含义的手机，可以通过以下方法进行测试。手机的接口基本上都是由三部分组成的，分别是电源、耳机、数据接口。首先找到该手机的充电器、耳机，通过它们就可以确定电源与耳机的相应引脚；然后用万用表进行测试，测试每个引脚的输出电压与对地的电阻，就可以确定其他的电源及地引脚；这时，剩下的引脚就不多了，只要大胆的试几次，就可以确定数据引脚及其连接方式。当然最好还是查找一些相关资料，比如维修图集等，来确定手机的接口。

三、电平转换电路

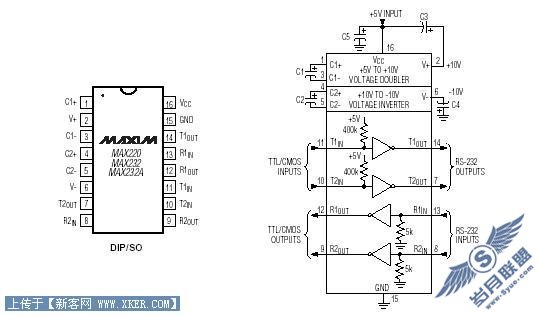

计算机串行口与手机接口都已经确定了，下边就是电平转换电路了。MAXIM公司生产的芯片MAX232，是一个低功耗、5V供电、双路的TTL电平与RS－232电平转换芯片，因为他外围器件少，应用电路简单，功耗低，所以选用它进行电平转换。引脚说明及内部逻辑图如下：

手机数据线只需要用到其中一路，我选择了8至9脚的RS－232电平到TTL电平转换及10至7脚的TTL电平到RS－232电平转换。

把前面讲的三部分综合起来，并采用一个78L05的稳压集成块对MAX232进行供电，这样一个手机数据线就做好了。在实际制做的时候，除了手机接口部分，其它元件都可以在市场上面买到。对于手机接口部分，可以用铜片做一些引脚，然后固定在手机接口上，当然不要做的太难看了，而且要接触良好。下图是整个手机数据线的电路图
