（Visual C++）游戏开发笔记二十 游戏基础物理建模(二) 重力系统的模拟

来源：岁月联盟 编辑：exp 时间：2012-07-02

重力模拟实现起来其实非常简单，我们都知道，重力的表现形式其实就是一个大小约等于9.8米每二次方秒，方向垂直地面指向地心的加速度。且由于X轴方向的速度不受重力影响，所以我们只要将物体的速度进行正交分解，处理竖直向下的Y轴方向即可。

 下面用本节的实例中的实现重力模拟的代码来具体说明，这一节着重讨论重力，所以演示时暂时先忽略下坠时的空气阻力与触地时的摩擦力。

这是一个平抛运动，小鸟将具有水平方向的初速度，且受到向下的重力，即小鸟具有向下的加速度，若碰到地面就会进行反弹，速度反向。


 首先我们定义下坠物体的初始坐标与初始速度，初始横坐标x=0，初始纵坐标y=100，初始水平方向速度vx=6，初始竖直方向速度vy=0，重力加速度gy=3（这里为了方便演示，我们设置为3）

即

[cpp]
int     x=0,y=100,vx=6,vy=0,gy=3;   //初始横坐标x=0，初始纵坐标y=100，初始水平方向速度vx=6，
                        //初始竖直方向速度vy=0，重力加速度gy=3（这里为了方便演示，我们设置为3）
int  x=0,y=100,vx=6,vy=0,gy=3;   //初始横坐标x=0，初始纵坐标y=100，初始水平方向速度vx=6，
         //初始竖直方向速度vy=0，重力加速度gy=3（这里为了方便演示，我们设置为3）

然后我们在MyPaint（）函数中实现具体的重力环境模拟：

[cpp]
x += vx;        //计算X轴方向贴图坐标，每调用一次MyPiant（），x坐标就加上一个恒定不变的vx，相当于匀速运动

vy = vy + gy;       //计算Y轴方向速度分量，vy随着每一次MyPiant（）函数的调用就加上一个gy（重力加速度）
y += vy;        //计算Y轴方向贴图坐标，每调用一次MyPiant（），y坐标就加上一个刚改变过后的vy，相当于加速运动


//判断是否触地，如果触碰到窗口边界，vy调整为相反方向
if(y >= rect.bottom-60)
{
    y = rect.bottom - 60;
    vy = -vy;
}
 x += vx;  //计算X轴方向贴图坐标，每调用一次MyPiant（），x坐标就加上一个恒定不变的vx，相当于匀速运动

 vy = vy + gy;  //计算Y轴方向速度分量，vy随着每一次MyPiant（）函数的调用就加上一个gy（重力加速度）
 y += vy;  //计算Y轴方向贴图坐标，每调用一次MyPiant（），y坐标就加上一个刚改变过后的vy，相当于加速运动


 //判断是否触地，如果触碰到窗口边界，vy调整为相反方向
 if(y >= rect.bottom-60)
 {
  y = rect.bottom - 60;
  vy = -vy;
 }


基础部分就讲解完成了。

 国际惯例，依旧是贴出注释详细的源代码：



[cpp]
#include "stdafx.h"
#include <stdio.h>

//全局变量声明
HINSTANCE hInst;
HBITMAP bg,angrybird;
HDC     hdc,mdc,bufdc;
HWND    hWnd;
DWORD   tPre,tNow,tCheck;
RECT    rect;
int     x=0,y=100,vx=6,vy=0,gy=3;   //初始横坐标x=0，初始纵坐标y=100，初始水平方向速度vx=6，
                                    //初始竖直方向速度vy=0，重力加速度gy=3（这里为了方便演示，我们设置为3）


//全局函数声明??
ATOM                MyRegisterClass(HINSTANCE hInstance);
BOOL                InitInstance(HINSTANCE, int);
LRESULT CALLBACK    WndProc(HWND, UINT, WPARAM, LPARAM);
void                MyPaint(HDC hdc);

//****WinMain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
                     HINSTANCE hPrevInstance,
                     LPSTR     lpCmdLine,
                     int       nCmdShow)
{
    MSG msg;

    MyRegisterClass(hInstance);

    //初始化
    if (!InitInstance (hInstance, nCmdShow))
    {
        return FALSE;
    }


    //消息循环
    GetMessage(&msg,NULL,NULL,NULL);            //初始化msg
    while( msg.message!=WM_QUIT )
    {
        if( PeekMessage( &msg, NULL, 0,0 ,PM_REMOVE) )
        {
            TranslateMessage( &msg );
            DispatchMessage( &msg );
        }
        else
        {
            tNow = GetTickCount();
            if(tNow-tPre >= 50)
                MyPaint(hdc);
        }
    }

    return msg.wParam;
}

//****设计一个窗口类，类似填空题，使用窗口结构体*********************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
    WNDCLASSEX wcex;

    wcex.cbSize = sizeof(WNDCLASSEX);
    wcex.style          = CS_HREDRAW | CS_VREDRAW;
    wcex.lpfnWndProc    = (WNDPROC)WndProc;
    wcex.cbClsExtra     = 0;
    wcex.cbWndExtra     = 0;
    wcex.hInstance      = hInstance;
    wcex.hIcon          = NULL;
    wcex.hCursor        = NULL;
    wcex.hCursor        = LoadCursor(NULL, IDC_ARROW);
    wcex.hbrBackground  = (HBRUSH)(COLOR_WINDOW+1);
    wcex.lpszMenuName   = NULL;
    wcex.lpszClassName  = "maple";
    wcex.hIconSm        = NULL;

    return RegisterClassEx(&wcex);
}

//****初始化函数*************************************
// 1.加载位图资源
// 2.取得内部窗口区域信息
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
    HBITMAP bmp;
    hInst = hInstance;

    hWnd = CreateWindow("maple", "浅墨的绘图窗口" , WS_OVERLAPPEDWINDOW,
        CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);

    if (!hWnd)
    {
        return FALSE;
    }

    MoveWindow(hWnd,10,10,600,450,true);
    ShowWindow(hWnd, nCmdShow);
    UpdateWindow(hWnd);

    hdc = GetDC(hWnd);
    mdc = CreateCompatibleDC(hdc);
    bufdc = CreateCompatibleDC(hdc);
    bmp = CreateCompatibleBitmap(hdc,640,480);

    SelectObject(mdc,bmp);

    bg = (HBITMAP)LoadImage(NULL,"bg.bmp",IMAGE_BITMAP,640,480,LR_LOADFROMFILE);
    angrybird = (HBITMAP)LoadImage(NULL,"angrybird.bmp",IMAGE_BITMAP,120,60,LR_LOADFROMFILE);

    GetClientRect(hWnd,&rect);
    SelectObject(bufdc,bg);
    BitBlt(mdc,0,0,640,480,bufdc,0,0,SRCCOPY);
    MyPaint(hdc);

    return TRUE;
}

//****自定义绘图函数*********************************
// 1.窗口贴图
// 2.计算小球速度，坐标以及判断是否碰到窗口下缘
void MyPaint(HDC hdc)
{
    SelectObject(bufdc,bg);
    BitBlt(mdc,0,0,640,480,bufdc,0,0,SRCCOPY);

    SelectObject(bufdc,angrybird);
    BitBlt(mdc,x,y,60,60,bufdc,60,0,SRCAND);
    BitBlt(mdc,x,y,60,60,bufdc,0,0,SRCPAINT);

    BitBlt(hdc,0,0,640,480,mdc,0,0,SRCCOPY);


    x += vx;            //计算X轴方向贴图坐标，每调用一次MyPiant（），x坐标就加上一个恒定不变的vx，相当于匀速运动

    vy = vy + gy;       //计算Y轴方向速度分量，vy随着每一次MyPiant（）函数的调用就加上一个gy（重力加速度）
    y += vy;            //计算Y轴方向贴图坐标，每调用一次MyPiant（），y坐标就加上一个刚改变过后的vy，相当于加速运动


    //判断是否触地，如果触碰到窗口边界，vy调整为相反方向
    if(y >= rect.bottom-60)
    {
        y = rect.bottom - 60;
        vy = -vy;
    }

    tPre = GetTickCount();     //记录上次的绘图时间
}

//****消息处理函数***********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
    switch (message)
    {
        case WM_KEYDOWN:                     //按键消息
            if(wParam==VK_ESCAPE)            //按下【Esc】键
                PostQuitMessage(0);
            break;
        case WM_DESTROY:                     //窗口结束消息
            DeleteDC(mdc);
            DeleteDC(bufdc);
            DeleteObject(bg);
            DeleteObject(angrybird);
            ReleaseDC(hWnd,hdc);
            PostQuitMessage(0);
            break;
        default:                            //其他消息
            return DefWindowProc(hWnd, message, wParam, lParam);
   }
   return 0;
}
#include "stdafx.h"
#include <stdio.h>

//全局变量声明
HINSTANCE hInst;
HBITMAP bg,angrybird;
HDC  hdc,mdc,bufdc;
HWND hWnd;
DWORD tPre,tNow,tCheck;
RECT rect;
int  x=0,y=100,vx=6,vy=0,gy=3;   //初始横坐标x=0，初始纵坐标y=100，初始水平方向速度vx=6，
         //初始竖直方向速度vy=0，重力加速度gy=3（这里为了方便演示，我们设置为3）


//全局函数声明??
ATOM    MyRegisterClass(HINSTANCE hInstance);
BOOL    InitInstance(HINSTANCE, int);
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
void    MyPaint(HDC hdc);

//****WinMain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
                     HINSTANCE hPrevInstance,
                     LPSTR     lpCmdLine,
                     int       nCmdShow)
{
 MSG msg;

 MyRegisterClass(hInstance);

 //初始化
 if (!InitInstance (hInstance, nCmdShow))
 {
  return FALSE;
 }


 //消息循环
 GetMessage(&msg,NULL,NULL,NULL);            //初始化msg
    while( msg.message!=WM_QUIT )
    {
        if( PeekMessage( &msg, NULL, 0,0 ,PM_REMOVE) )
        {
            TranslateMessage( &msg );
            DispatchMessage( &msg );
        }
  else
  {
   tNow = GetTickCount();
   if(tNow-tPre >= 50)
    MyPaint(hdc);
  }
    }

 return msg.wParam;
}

//****设计一个窗口类，类似填空题，使用窗口结构体*********************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
 WNDCLASSEX wcex;

 wcex.cbSize = sizeof(WNDCLASSEX);
 wcex.style   = CS_HREDRAW | CS_VREDRAW;
 wcex.lpfnWndProc = (WNDPROC)WndProc;
 wcex.cbClsExtra  = 0;
 wcex.cbWndExtra  = 0;
 wcex.hInstance  = hInstance;
 wcex.hIcon   = NULL;
 wcex.hCursor  = NULL;
 wcex.hCursor  = LoadCursor(NULL, IDC_ARROW);
 wcex.hbrBackground = (HBRUSH)(COLOR_WINDOW+1);
 wcex.lpszMenuName = NULL;
 wcex.lpszClassName = "maple";
 wcex.hIconSm  = NULL;

 return RegisterClassEx(&wcex);
}

//****初始化函数*************************************
// 1.加载位图资源
// 2.取得内部窗口区域信息
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
 HBITMAP bmp;
 hInst = hInstance;

 hWnd = CreateWindow("maple", "浅墨的绘图窗口" , WS_OVERLAPPEDWINDOW,
  CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);

 if (!hWnd)
 {
  return FALSE;
 }

 MoveWindow(hWnd,10,10,600,450,true);
 ShowWindow(hWnd, nCmdShow);
 UpdateWindow(hWnd);

 hdc = GetDC(hWnd);
 mdc = CreateCompatibleDC(hdc);
 bufdc = CreateCompatibleDC(hdc);
 bmp = CreateCompatibleBitmap(hdc,640,480);

 SelectObject(mdc,bmp);

 bg = (HBITMAP)LoadImage(NULL,"bg.bmp",IMAGE_BITMAP,640,480,LR_LOADFROMFILE);
 angrybird = (HBITMAP)LoadImage(NULL,"angrybird.bmp",IMAGE_BITMAP,120,60,LR_LOADFROMFILE);

 GetClientRect(hWnd,&rect);
 SelectObject(bufdc,bg);
 BitBlt(mdc,0,0,640,480,bufdc,0,0,SRCCOPY);
 MyPaint(hdc);

 return TRUE;
}

//****自定义绘图函数*********************************
// 1.窗口贴图
// 2.计算小球速度，坐标以及判断是否碰到窗口下缘
void MyPaint(HDC hdc)
{
 SelectObject(bufdc,bg);
 BitBlt(mdc,0,0,640,480,bufdc,0,0,SRCCOPY);

 SelectObject(bufdc,angrybird);
 BitBlt(mdc,x,y,60,60,bufdc,60,0,SRCAND);
 BitBlt(mdc,x,y,60,60,bufdc,0,0,SRCPAINT);

 BitBlt(hdc,0,0,640,480,mdc,0,0,SRCCOPY);


 x += vx;   //计算X轴方向贴图坐标，每调用一次MyPiant（），x坐标就加上一个恒定不变的vx，相当于匀速运动

 vy = vy + gy;  //计算Y轴方向速度分量，vy随着每一次MyPiant（）函数的调用就加上一个gy（重力加速度）
 y += vy;   //计算Y轴方向贴图坐标，每调用一次MyPiant（），y坐标就加上一个刚改变过后的vy，相当于加速运动


 //判断是否触地，如果触碰到窗口边界，vy调整为相反方向
 if(y >= rect.bottom-60)
 {
  y = rect.bottom - 60;
  vy = -vy;
 }

 tPre = GetTickCount();     //记录上次的绘图时间
}

//****消息处理函数***********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
 switch (message)
 {
  case WM_KEYDOWN:      //按键消息
   if(wParam==VK_ESCAPE)    //按下【Esc】键
    PostQuitMessage(0);
   break;
  case WM_DESTROY:      //窗口结束消息
   DeleteDC(mdc);
   DeleteDC(bufdc);
   DeleteObject(bg);
   DeleteObject(angrybird);
   ReleaseDC(hWnd,hdc);
   PostQuitMessage(0);
   break;
  default:       //其他消息
   return DefWindowProc(hWnd, message, wParam, lParam);
   }
   return 0;
}

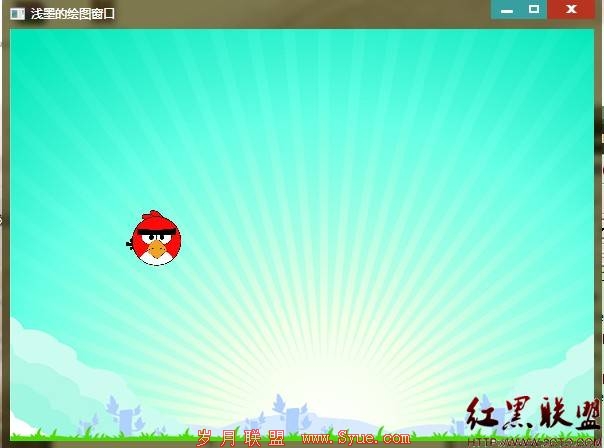

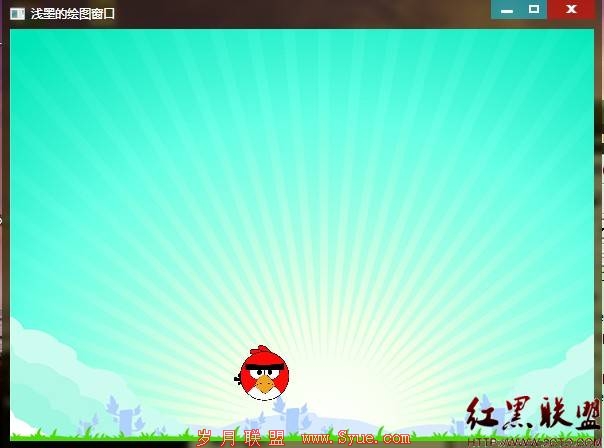

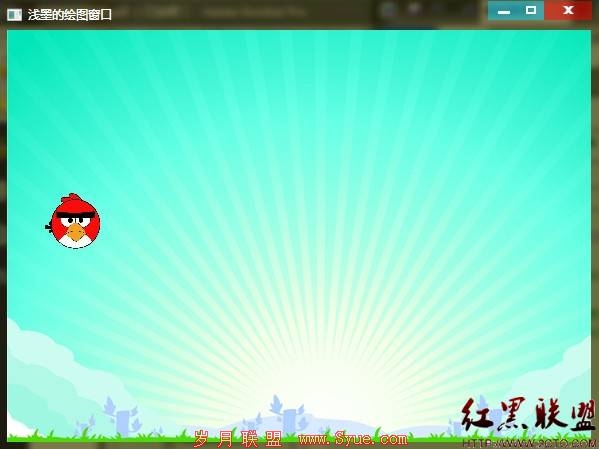

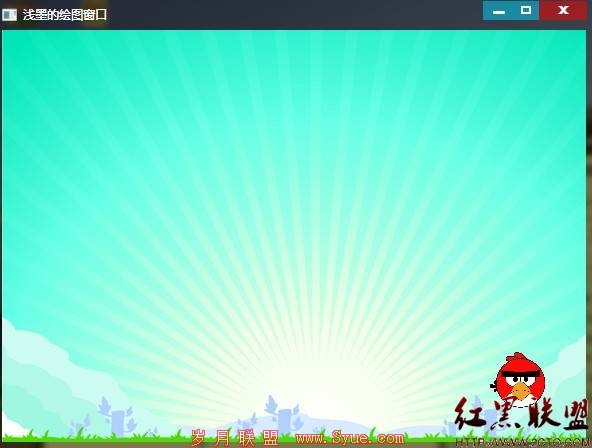

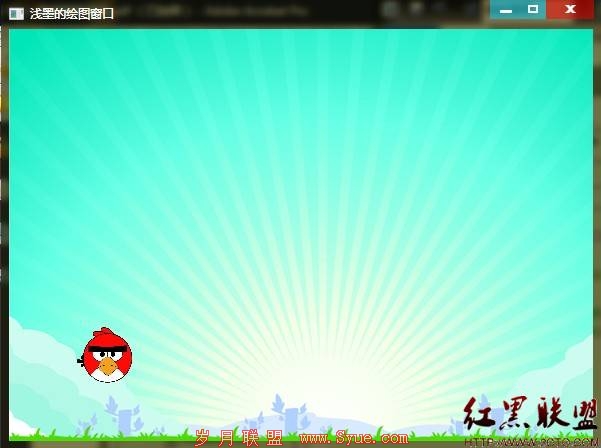

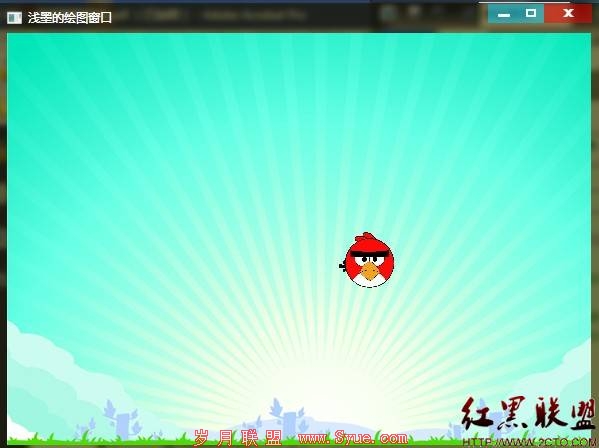

该demo运行的截图如下：



/



/



/



/



/



/作者：zhmxy555
