（Visual C++）游戏开发笔记之九：游戏地图制作（一）平面地图贴图
地图是游戏元素里面不可缺少的一部分，要产生游戏地图，除了可以直接使用已经绘制好的位图外，对于一些画面不太复杂，并且具有重复性质的地图或场景，有一个比较好的解决方法，那就是利用地图拼接，将一小块一小块的小地图组合成较大的地图。
地图拼接的有点在于节省系统资源，因为一张大型的地图会占用比较多的内存空间，且加载速度较慢，如果游戏中使用了为数较多的大型地图，那么势必会降低程序运行时的性能，而且需要相当可观的内存空间。
接下来的几节笔记，我们将介绍有关地图拼接的概念，并学习利用不起眼的小地图堆砌出美妙无比的游戏地图的方法。
平面地图贴图
这种贴图方法相当直观，即利用一张张四方形的小地图块组成同样是四方形的大地图。下图就是一张由3种不同地图块组合而成的平面地图
我们可以看出，这张地图是由6*4张小地图块组成的，列方向是6张图块，行方向是4张图块。这张图里面共出现了3种不同的图块，这是因为程序会事先以数组来定义哪个位置要出现哪一种图块，使得拼接出来的地图能够符合要求，现假设图中3种不同的图块的编号分别为0,1,和2，那么可以用以下的这个一维数组来定义出上图中的地图
[cpp] view plaincopyprint?
Int mapblock[24]={1,1,1,2,3,2 //第一列
1,1,2,2,2,3 //第二列
2,2,2,2,2,2 //第三列
2,2,2,2,2,1}; //第四列
Int mapblock[24]={1,1,1,2,3,2 //第一列
1,1,2,2,2,3 //第二列
2,2,2,2,2,2 //第三列
2,2,2,2,2,1}; //第四列
将这个一维数组以行列的方式排列，可以看出每个数组元素对应图中哪个图块。要注意的是，我们使用的是一维数组，因此每个数组的每个元素的索引值是0,1,2,3……24。但是，由于程序里无论计算图块贴图的位置还是计算整张地图的长宽尺寸，都是以行列来换算的，所以需要将数组的索引值转换成相应的列编号和行编号。转换公式如下：
列编号=索引值/每列的图块个数（行数）；
行编号=索引值%每列的图块个数（行数）；
我们还需注意的是，列编号与行编号的起始值是从0开始算起，而一旦算出了列编号与行编号之后，便可以按照图块的宽与高来求出图块贴图的位置，下面是计算图块左上点贴图坐标的公式。
左上点X坐标=行编号*图块的宽度；
左上点Y坐标=列编号*图块的高度；
原理部分我们就介绍完了，下面我们来看一个实例：
[cpp] view plaincopyprint?
#include "stdafx.h"
#include <stdio.h>
//全局变量声明
HINSTANCE hInst;
HBITMAP fullmap; //声明fullmap位图对象，在初始函数中完成的地图会存到这个位图中
HDC mdc;
//行列数声明
const int rows = 8,cols = 8;
//全局函数的声明
ATOM MyRegisterClass(HINSTANCE hInstance);
BOOL InitInstance(HINSTANCE, int);
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
void MyPaint(HDC hdc);
//***WinMain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
HINSTANCE hPrevInstance,
LPSTR lpCmdLine,
int nCmdShow)
{
MSG msg;
MyRegisterClass(hInstance);
//运行初始化函数
if (!InitInstance (hInstance, nCmdShow))
{
return FALSE;
}
//消息循环
while (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
return msg.wParam;
}
//****设计一个窗口类，类似填空题，使用窗口结构体*************************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
WNDCLASSEX wcex;
wcex.cbSize = sizeof(WNDCLASSEX);
wcex.style = CS_HREDRAW | CS_VREDRAW;
wcex.lpfnWndProc = (WNDPROC)WndProc;
wcex.cbClsExtra = 0;
wcex.cbWndExtra = 0;
wcex.hInstance = hInstance;
wcex.hIcon = NULL;
wcex.hCursor = NULL;
wcex.hCursor = LoadCursor(NULL, IDC_ARROW);
wcex.hbrBackground = (HBRUSH)(COLOR_WINDOW+1);
wcex.lpszMenuName = NULL;
wcex.lpszClassName = "canvas";
wcex.hIconSm = NULL;
return RegisterClassEx(&wcex);
}
//****初始化函数*************************************
// 声明地图数组，进行图块贴图，完成地图拼接
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
HWND hWnd;
HDC hdc,bufdc;
hInst = hInstance;
hWnd = CreateWindow("canvas", "地图贴图" , WS_OVERLAPPEDWINDOW,
CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);
if (!hWnd)
{
return FALSE;
}
MoveWindow(hWnd,10,10,430,450,true);
ShowWindow(hWnd, nCmdShow);
UpdateWindow(hWnd);
int mapIndex[rows*cols] = { 2,2,2,2,0,1,0,1, //第1列
0,2,2,0,0,0,1,1, //第2列
0,0,0,0,0,0,0,1, //第3列
2,0,0,0,0,0,2,2, //第4列
2,0,0,0,0,2,2,2, //第5列
2,0,0,0,2,2,0,0, //第6列
0,0,2,2,2,0,0,1, //第7列
0,0,2,0,0,0,1,1 };//第8列
hdc = GetDC(hWnd);
mdc = CreateCompatibleDC(hdc);
bufdc = CreateCompatibleDC(hdc);
fullmap = CreateCompatibleBitmap(hdc,cols*50,rows*50); //先建立fullmap为空白的位图，将其宽与高分别为“行数*图块宽”与“列数*图块高”。
SelectObject(mdc,fullmap); //将fullmap存入mdc中
HBITMAP map[3];
char filename[20] = "";
int rowNum,colNum;
int i,x,y;
//加载各块位图
for(i=0;i<3;i++) //利用循环转换图文文件名，取出各个图块存与“map[i]”中。图块文件名为“map0.bmp”和“map1.bmp”等。
{
sprintf(filename,"map%d.bmp",i);
map[i] = (HBITMAP)LoadImage(NULL,filename,IMAGE_BITMAP,50,50,LR_LOADFROMFILE);
}
//按照mapIndex数组中的定义取出对应图块，进行地图拼接
for (i=0;i<rows*cols;i++)
{
SelectObject(bufdc,map[mapIndex[i]]); //根据mapIndex[i]中的代号选取对应的图块到bufdc中。代号为“0”则取“map[0]”，以此类推
rowNum = i / cols; //求列编号
colNum = i % cols; //―求行编号
x = colNum * 50; //―求贴图X坐标
y = rowNum * 50; //―求贴图Y坐标
BitBlt(mdc,x,y,50,50,bufdc,0,0,SRCCOPY); //在mdc上进行贴图
}
MyPaint(hdc); //当上面代码的循环完成在mdc上的图块贴图之后，fullmap便是拼接出来的地图，此时再调用MyPaint（）函数进行窗口贴图。
ReleaseDC(hWnd,hdc);
DeleteDC(bufdc);
return TRUE;
}
//****自定义绘图函数*********************************
void MyPaint(HDC hdc)
{
//贴上拼接后的组合地图
SelectObject(mdc,fullmap);
BitBlt(hdc,10,10,cols*50,rows*50,mdc,0,0,SRCCOPY);//在窗口中贴上拼接后的组合地图，整个地图的贴图大小按照拼接地图的行数、列数和图块的宽高来决定。
}
//****消息处理函数***********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
PAINTSTRUCT ps;
HDC hdc;
switch (message)
{
case WM_PAINT: //窗口重绘消息
hdc = BeginPaint(hWnd, &ps);
MyPaint(hdc);
EndPaint(hWnd, &ps);
break;
case WM_DESTROY: //窗口结束消息
DeleteDC(mdc);
DeleteObject(fullmap);
PostQuitMessage(0);
break;
default: //其他消息
return DefWindowProc(hWnd, message, wParam, lParam);
}
return 0;
}
#include "stdafx.h"
#include <stdio.h>
//全局变量声明
HINSTANCE hInst;
HBITMAP fullmap; //声明fullmap位图对象，在初始函数中完成的地图会存到这个位图中
HDC mdc;
//行列数声明
const int rows = 8,cols = 8;
//全局函数的声明
ATOM MyRegisterClass(HINSTANCE hInstance);
BOOL InitInstance(HINSTANCE, int);
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
void MyPaint(HDC hdc);
//***WinMain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
HINSTANCE hPrevInstance,
LPSTR lpCmdLine,
int nCmdShow)
{
MSG msg;
MyRegisterClass(hInstance);
//运行初始化函数
if (!InitInstance (hInstance, nCmdShow))
{
return FALSE;
}
//消息循环 www.2cto.com
while (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
return msg.wParam;
}
//****设计一个窗口类，类似填空题，使用窗口结构体*************************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
WNDCLASSEX wcex;
wcex.cbSize = sizeof(WNDCLASSEX);
wcex.style = CS_HREDRAW | CS_VREDRAW;
wcex.lpfnWndProc = (WNDPROC)WndProc;
wcex.cbClsExtra = 0;
wcex.cbWndExtra = 0;
wcex.hInstance = hInstance;
wcex.hIcon = NULL;
wcex.hCursor = NULL;
wcex.hCursor = LoadCursor(NULL, IDC_ARROW);
wcex.hbrBackground = (HBRUSH)(COLOR_WINDOW+1);
wcex.lpszMenuName = NULL;
wcex.lpszClassName = "canvas";
wcex.hIconSm = NULL;
return RegisterClassEx(&wcex);
}
//****初始化函数*************************************
// 声明地图数组，进行图块贴图，完成地图拼接
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
HWND hWnd;
HDC hdc,bufdc;
hInst = hInstance;
hWnd = CreateWindow("canvas", "地图贴图" , WS_OVERLAPPEDWINDOW,
CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);
if (!hWnd)
{
return FALSE;
}
MoveWindow(hWnd,10,10,430,450,true);
ShowWindow(hWnd, nCmdShow);
UpdateWindow(hWnd);
int mapIndex[rows*cols] = { 2,2,2,2,0,1,0,1, //第1列
0,2,2,0,0,0,1,1, //第2列
0,0,0,0,0,0,0,1, //第3列
2,0,0,0,0,0,2,2, //第4列
2,0,0,0,0,2,2,2, //第5列
2,0,0,0,2,2,0,0, //第6列
0,0,2,2,2,0,0,1, //第7列
0,0,2,0,0,0,1,1 };//第8列
hdc = GetDC(hWnd);
mdc = CreateCompatibleDC(hdc);
bufdc = CreateCompatibleDC(hdc);
fullmap = CreateCompatibleBitmap(hdc,cols*50,rows*50); //先建立fullmap为空白的位图，将其宽与高分别为“行数*图块宽”与“列数*图块高”。
SelectObject(mdc,fullmap); //将fullmap存入mdc中
HBITMAP map[3];
char filename[20] = "";
int rowNum,colNum;
int i,x,y;
//加载各块位图
for(i=0;i<3;i++) //利用循环转换图文文件名，取出各个图块存与“map[i]”中。图块文件名为“map0.bmp”和“map1.bmp”等。
{
sprintf(filename,"map%d.bmp",i);
map[i] = (HBITMAP)LoadImage(NULL,filename,IMAGE_BITMAP,50,50,LR_LOADFROMFILE);
}
//按照mapIndex数组中的定义取出对应图块，进行地图拼接
for (i=0;i<rows*cols;i++)
{
SelectObject(bufdc,map[mapIndex[i]]); //根据mapIndex[i]中的代号选取对应的图块到bufdc中。代号为“0”则取“map[0]”，以此类推
rowNum = i / cols; //求列编号
colNum = i % cols; //―求行编号
x = colNum * 50; //―求贴图X坐标
y = rowNum * 50; //―求贴图Y坐标
BitBlt(mdc,x,y,50,50,bufdc,0,0,SRCCOPY); //在mdc上进行贴图
}
MyPaint(hdc); //当上面代码的循环完成在mdc上的图块贴图之后，fullmap便是拼接出来的地图，此时再调用MyPaint（）函数进行窗口贴图。
ReleaseDC(hWnd,hdc);
DeleteDC(bufdc);
return TRUE;
}
//****自定义绘图函数*********************************
void MyPaint(HDC hdc)
{
//贴上拼接后的组合地图
SelectObject(mdc,fullmap);
BitBlt(hdc,10,10,cols*50,rows*50,mdc,0,0,SRCCOPY);//在窗口中贴上拼接后的组合地图，整个地图的贴图大小按照拼接地图的行数、列数和图块的宽高来决定。
}
//****消息处理函数***********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
PAINTSTRUCT ps;
HDC hdc;
switch (message)
{
case WM_PAINT: //窗口重绘消息
hdc = BeginPaint(hWnd, &ps);
MyPaint(hdc);
EndPaint(hWnd, &ps);
break;
case WM_DESTROY: //窗口结束消息
DeleteDC(mdc);
DeleteObject(fullmap);
PostQuitMessage(0);
break;
default: //其他消息
return DefWindowProc(hWnd, message, wParam, lParam);
}
return 0;
}
我们需要把几幅位图文件放到工程文件夹下，有需要这个程序源码朋友可以留下邮箱，我会发给你。

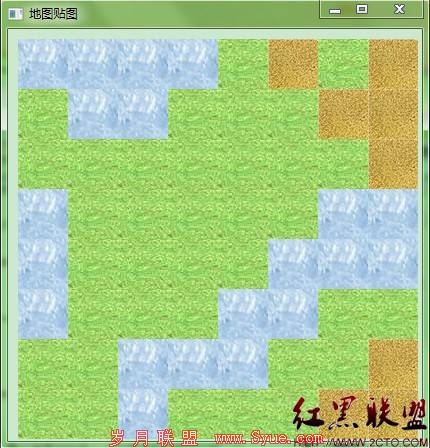

运行结果如下图：
这个范例具有一定的灵活性。只要更改常数中的列数与行数的值，并重新定义mapIndex[]数组中的值，便可以组合出大小尺寸及内容不尽相同的平面地图来。
笔记九到这里就结束了。
本节源代码请点击这里下载：【Visual C++】Code_Note_9http://download.csdn.net/detail/zhmxy555/4175335
(本节源码上传到CSDN下载频道出bug了，最后只好转到别的地方。现已经恢复正常)
感谢一直支持【Visual C++】游戏开发笔记系列专栏的朋友们，也请大家继续关注我的博客，我一有空就会把自己的学习心得，觉得比较好的知识点写出来和大家一起分享。
精通游戏开发的路还很长很长，非常希望能和大家一起交流，共同学习和进步。
大家看过后觉得有启发的话可以顶一下这篇文章，让更多的朋友有机会看到它。也希望大家可以多留言来和我探讨编程相关的问题。
最后，谢谢大家一直的支持~~~
