AutoCAD基础教程 汤勺的绘制方法
来源:岁月联盟
时间:2008-08-29

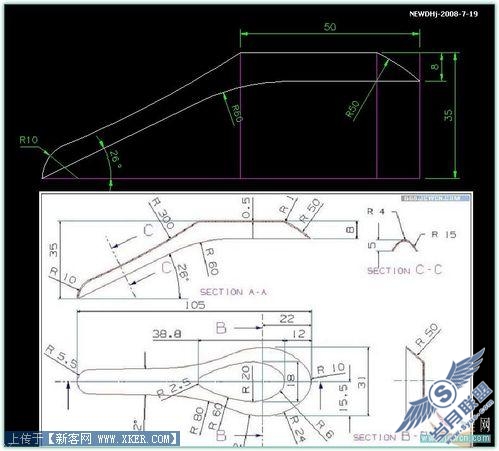

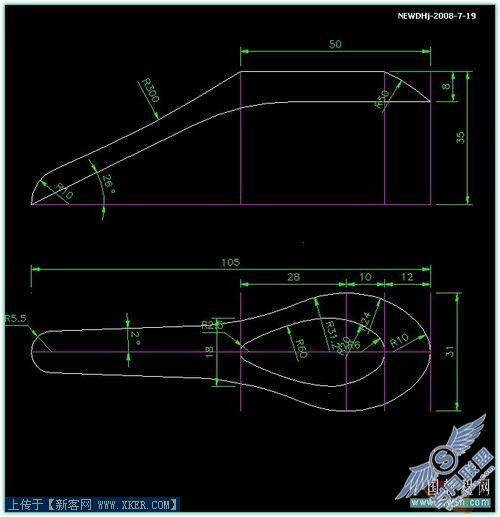

图纸尺寸

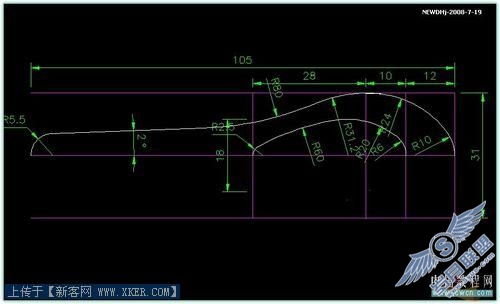

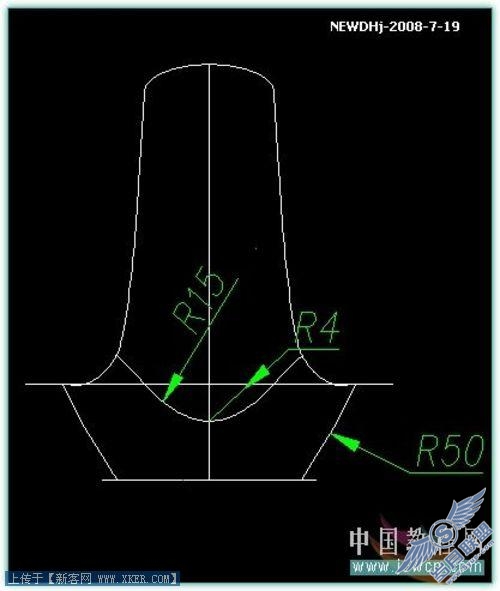

001、002、003、按照图纸尺寸画主视图和俯视图

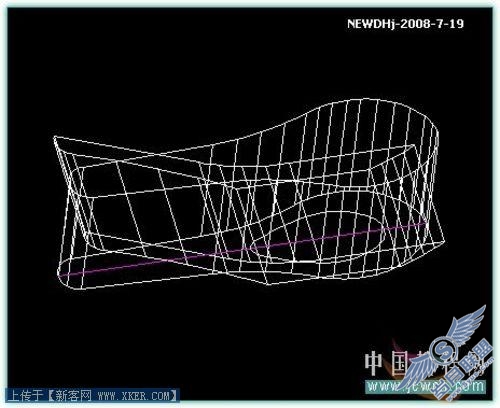

006、007、交集

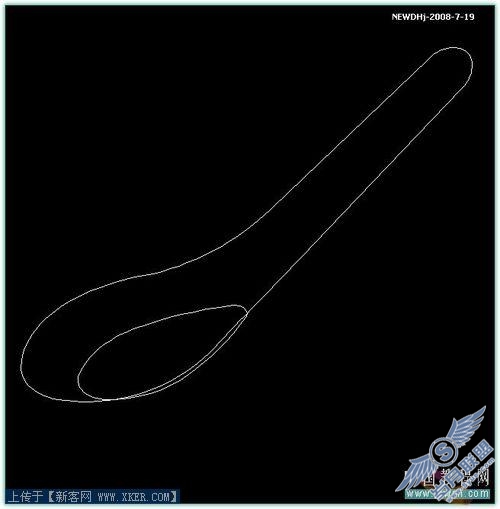

008、复制勺子的面线框

009、与主视图线框对齐

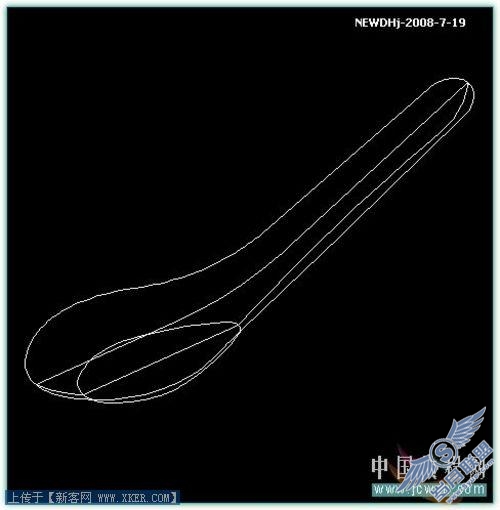

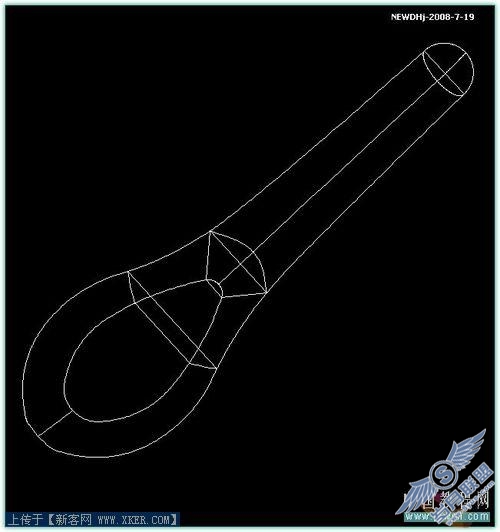

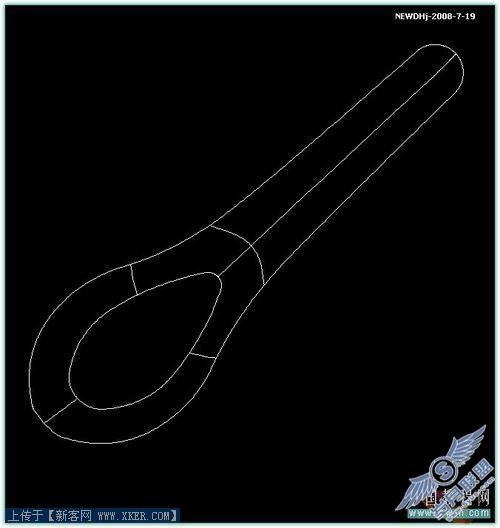

010、011、画勺子的边框弧线

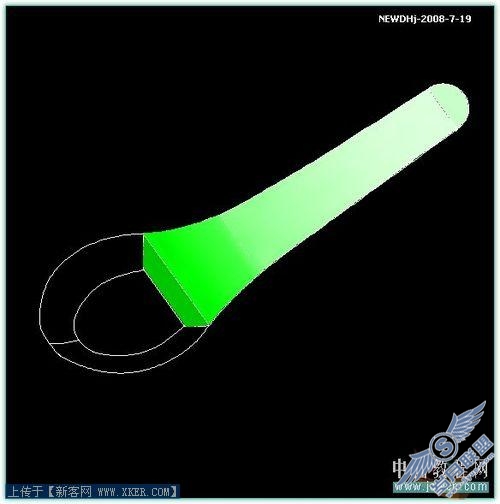

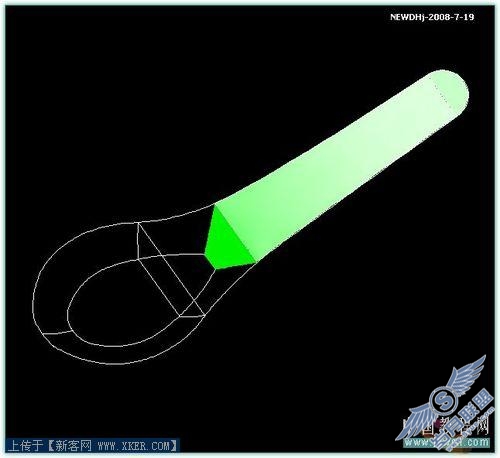

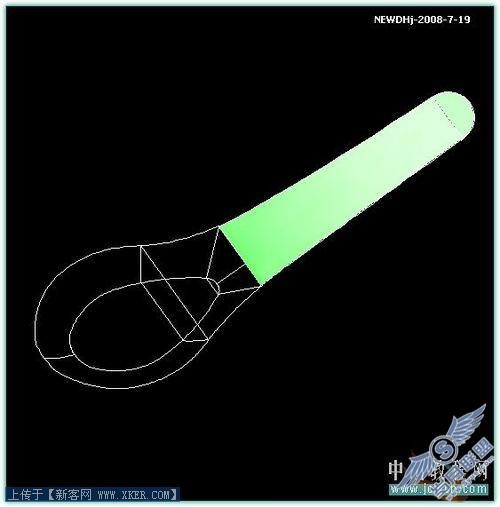

013、014、015、016、017、分别用“导向(G)”放样。

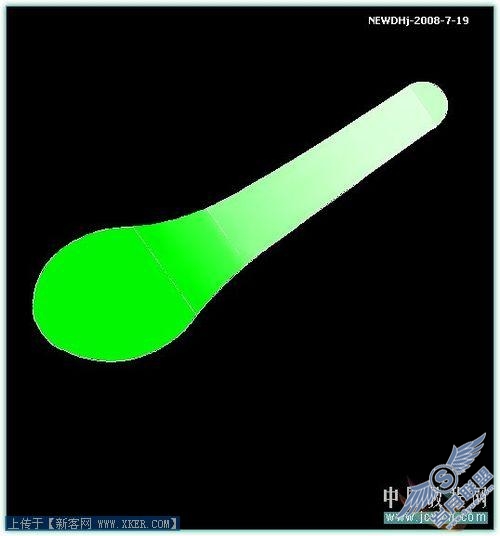

018、并集

019、抽壳失败,复制一个实体,向上移动1.5,缩放0.995

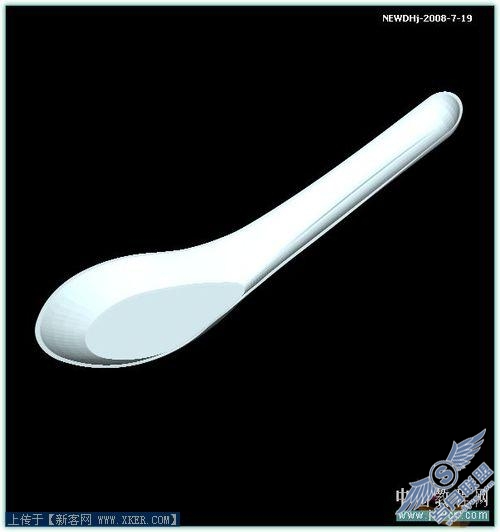

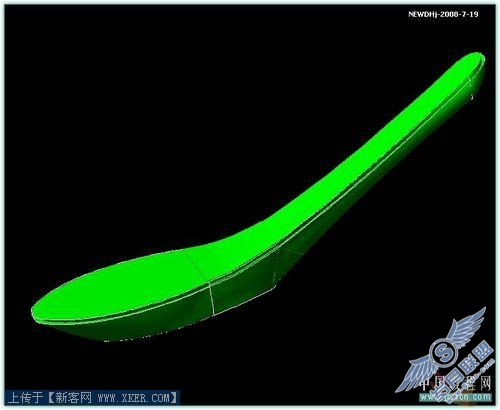

020、差集

021、小结:首先要有识图作图基础,然后要熟练ACAD三维建模能力,更需要掌握高版本“放样”命令的灵活应用。
作图成功与否的关键是“放样”。整体放样有难度(还没想到)目前只能分块制作;放样时横截面一定要是平面;导向线端点一定要与横截面边框相交。
