3DS Max打造吉它与萨克斯
来源：岁月联盟
时间：2007-01-12
１、打开３ＤＳ ＭＡＸ５软件，单击工具栏中的ＳＨＡＰＥＳ钮，在其下的下拉列表中选择ＮＵＲＢＳ ＣＵＲＶＥＳ项，然后按下ＣＶ ＣＵＲＶＥ钮，在ＦＲＯＮＴ视图中画出吉它主体部分的轮廓线，如图ＪＴ１所示。
２、激活ＴＯＰ视图，然后按下键盘上的ＳＨＩＦＴ键，使用鼠标在ＴＯＰ视图中沿Ｙ轴拖动我们绘制的曲线复制出一个新的曲线，如图ＪＴ２所示。

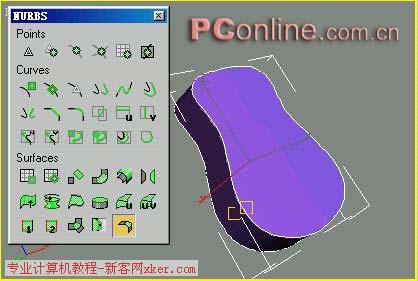

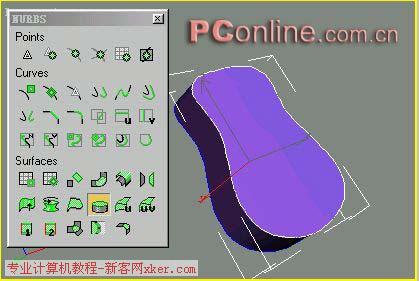

４、单击ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ ＣＡＰ ＳＵＲＦＡＣＥ工具，然后在两个曲线上分别单击，这样我们就建立了两个封盖曲面，如图ＪＴ４所示，同样，如果法线反了我们可以勾选ＦＬＩＰ选项。
５、我们观察吉它的主体部分，大体形状已经出来了，不过边角过于生硬，边角的部分应该是光滑的过渡，我们来对边角部分进行一下处理，单击ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ ＦＩＬＬＥＴ ＳＵＲＦＡＣＥ工具，在视图中先点击吉它侧面，再点击正面，然后勾选修改命令面板上的ＴＲＩＭ ＦＩＲＳＴ ＳＵＲＦＡＣＥ和ＴＲＩＭ ＳＥＣＯＮＤ ＳＵＲＦＡＣＥ下的ＴＲＩＭ ＳＵＲＦＡＣＥ项，这样我们就在两个曲面之间建立了一个过渡曲面，过渡曲面的大小可能通过调整修改命令面板上的ＳＴＡＲＴ ＲＡＤＩＵＳ值的大小来调整。同样在另外的一个边角处进行同样的操作，制作出过渡的曲面，这样吉它的主体部分造型大体上就完成了。如图ＦＴ５所示。
６、下面我们在吉它的主体上面挖出一个洞，首先在ＦＲＯＮＴ视图中绘制出两个圆形，这两个圆形都是单独的，然后分别将这两个圆形转化成编辑样条线的形式，即在视图中选择圆形，按下鼠标右键，在弹出的菜单中选择ＥＤＩＴＡＢＬＥ ＳＰＬＩＮＥ项即可。这样做的目的主要是使圆形在转化成ＮＵＲＢＳ线后不至于出错，在ＭＡＸ中进行线型的ＮＵＲＢＳ转化经常会出现问题，所以要首先要塌陷为样条曲线的方式再进行转化。如图ＪＴ６所示。

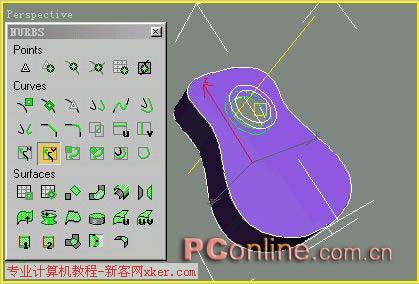

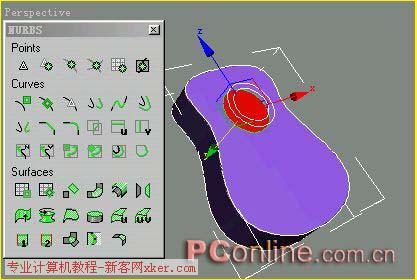

７、选择吉它的主体部分，进入修改命令面板中，单击ＡＴＴＡＣＨ钮，然后分别单击两个圆形，这样这两个圆形就被结合进来了， 激活ＦＲＯＮＴ视图，在ＮＵＲＢＳ工具箱中选择ＣＲＥＡＴＥ ＶＥＣＴＯＲ ＰＲＯＪＥＣＴＥＤ ＣＵＲＶＥ工具，然后在视图中先点击半径较大的圆，再点击吉它的曲面，然后按下命令面板的的ＴＲＩＭ钮进行剪切，这样我们就在吉它的曲面上剪切出了一个圆形的洞，如图ＪＴ７所示。
８、单击工具箱中的ＣＲＥＡＴＥ ＣＡＰ ＳＵＲＦＡＣＥ工具，在吉它曲面上我们刚刚挖出的洞的边线上单击，建立一个封闭的曲面，如图ＪＴ８所示，我们这样做的目的主要是为了以后进行材质贴图时做准备，如图ＪＴ８所示。
９、下面我们重复第７步的工作，这次不同的是我们首先点击的是半径较小的圆形，然后再点击我们上一步才建立的圆形的封盖曲面，然后进行剪切，这样我们就又剪切出了一个圆形的洞，如图ＪＴ９所示，至此我们的吉它的主体部分制作完成，ＮＵＲＢＳ建模的工具使用也告一段落，其余部分的建模我们将使用其它的工具。

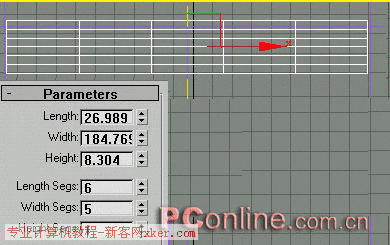

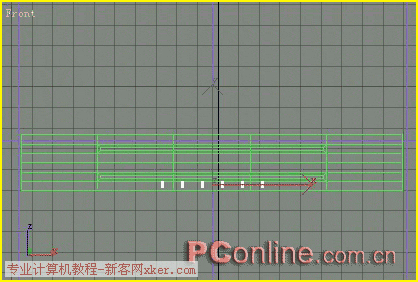

１０、下面我们来制作吉它主体上面用于固定吉它弦的部分，我们将使用ＥＤＩＴＡＢＬＥ ＰＯＬＹ的方便来制作， 首先在ＴＯＰ视图中创建一个立方体，参数设置如图ＪＴ１０所示。

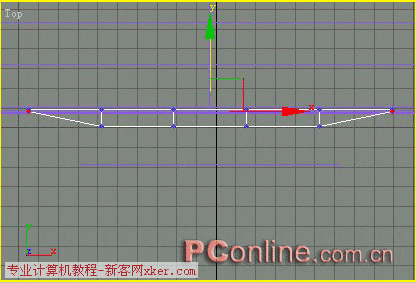

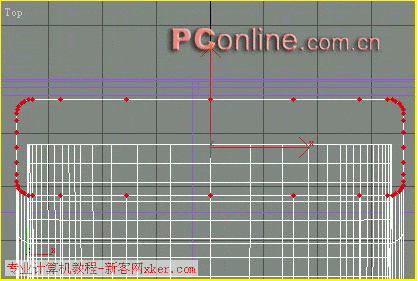

１２、将选择的两个点向上移动到如图ＪＴ１２所示的位置。

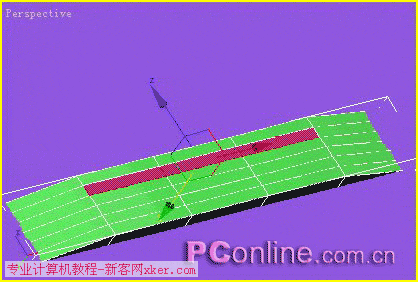

１３、进入多边形的次物体级别中，激活透视图，按下键盘上的Ｆ４键打开边面显示，选择如图ＪＴ１３所示的多边形 。

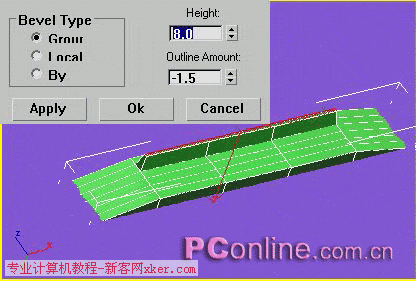

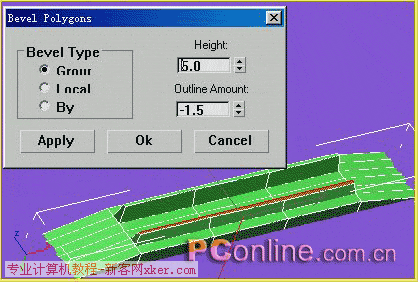

１５、同理，再次使用导角工具制作出另外一组导角，如图ＪＴ１５所示。

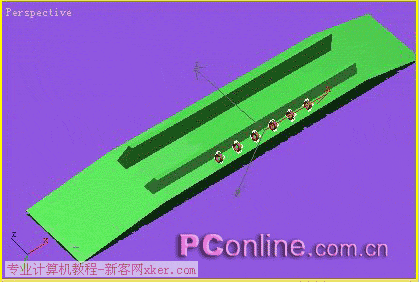

１６、使用圆环工具制作出一个圆环，它是用来连接吉它弦的，如图ＪＴ１６所示。
１８、分别调整它们至吉它主体上圆孔下方的位置，如图ＪＴ１８所示。
１９、 下面我们将使用放样的方法制作出吉它的把，首先使用画线工具在ＬＥＦＴ视图中画出一条曲线，如图ＪＴ１９所示。

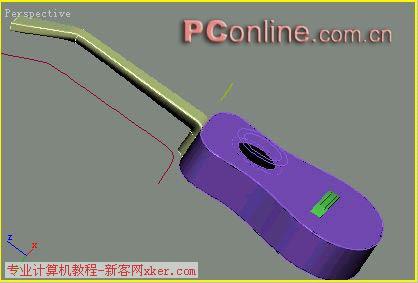

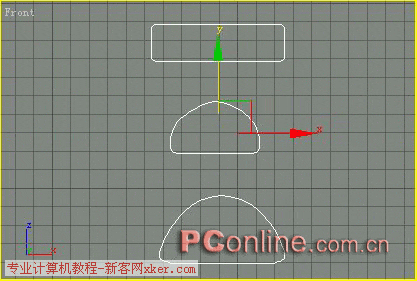

２１、首先选择线型，然后单击ＣＲＥＡＴＥ／ＧＥＯＭＥＴＲＹ钮，单击其下拉列表，选择ＣＯＭＰＯＵＮＤ ＯＢＪＥＣＴＳ项，然后单击ＬＯＦＴ工具，单击ＧＥＴ ＳＨＡＰＥ钮，首先设置ＰＡＴＨ的值为０，然后单击长方形，然后设置ＰＡＴＨ的值为２６，再次单击ＧＥＴ ＳＨＡＰＥ钮，然后在视图中点击半径较小的半圆，然后再设置ＰＡＴＨ的值为１００，单击ＧＥＴ ＳＨＡＰＥ钮，然后在视图中点取半径较大的半圆，这样我们就利用放样的方法得到了如图ＪＴ２１所示的吉它把的体形状。
２２、吉它把还不是很完整，它的顶部是三角形的，我们来进行一下调整，首选择选择放样的吉它把，按下鼠标右键，在弹出的菜单中选择ＣＯＮＶＥＲＴ ＴＯ ＥＤＩＴＡＢＬＥ ＭＥＳＨ项，然后进入多边形层级中，选择如图ＪＴ２２所示的多边形。

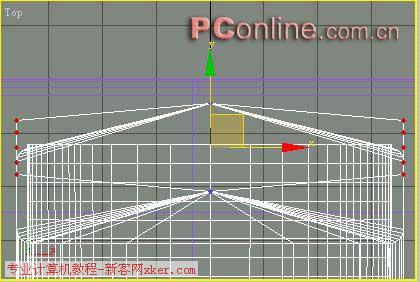

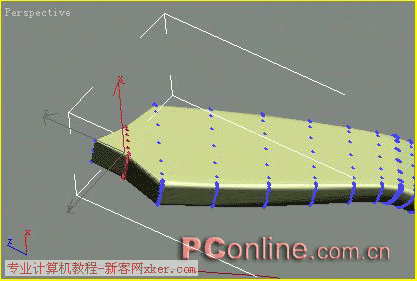

２４、选择如图ＪＴ２４所示的部分点，然后在修改命令面板中设置ＷＥＬＤ下的ＳＥＬＥＣＴＥＤ的值为１００，然后按下ＳＥＬＴＣＴＥＤ钮，这样我们选择的部分点就焊接到了一起。
２５、同理选择下半部分的点进行焊接操作，如图ＪＴ２５所示。
２６、最后选择中间部分的点进行焊接操作，如图ＪＴ２６所示。

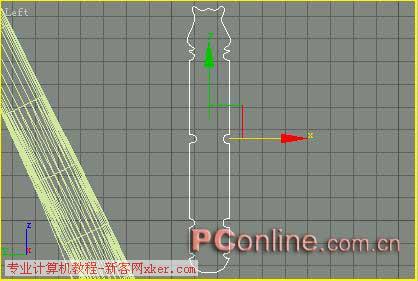

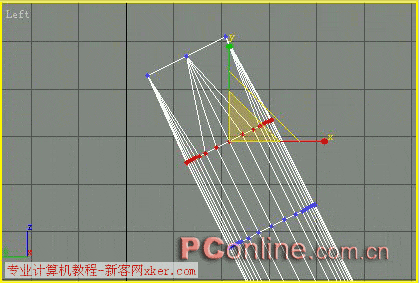

２７、对ＬＥＦＴ视图进行局部放大显示，然后选择如图ＪＴ２７所示的部分点，对这些点进行缩放操作。
２８、最终调整完成的形状如图ＪＴ２８所示。

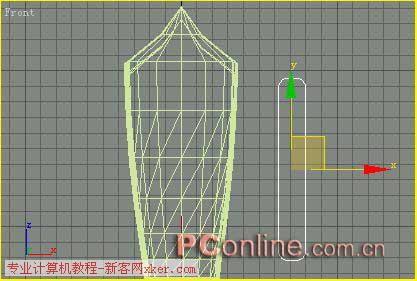

２９、下面我们需要在吉它把的顶部挖出两个洞，以放置吉它的弦，首先在视图中画出一个长方形，如图ＪＴ２９所示。
３０、进入修改命令面板中，单击其下接列表，为长方形加入一个ＥＸＴＲＵＤＥ的修改命令，再复制出一个，调整它们的位置如图ＪＴ３０所示。

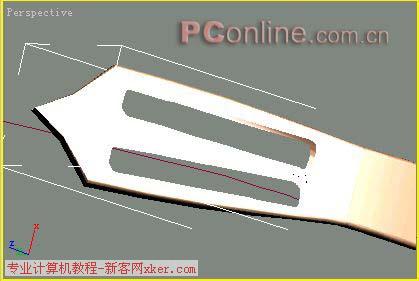

３１、我们将使用布尔运算的方法挖出两个洞，单击ＣＲＥＡＴＥ／ＧＥＯＭＥＴＲＹ钮，单击其下拉列表，选择ＣＯＭＢＯＵＮＴ ＯＢＪＥＣＴＳ项，首先在视图中选择吉它把，然后单击ＢＯＯＬＥＡＮ，在其下选择Ａ－Ｂ方式，然后单击ＰＩＣＫ ＯＰＥＲＡＮＤ ＯＢＪＥＣＴ项，在场景中单击其中的一个长方体，这样我们就挖出了一个洞，首先将完成一次布尔运算的吉它把塌陷，再进行另外一次布尔运算，以制作出另外一个洞，这样布尔运算才不至于出错。如图ＪＴ３１所示。
３３、在修改命令面板中为它加入一个ＥＸＴＲＵＤＥ修改项，设置其ＡＭＯＵＮＴ的值为５，然后调整到如图ＪＴ３３所示的位置。

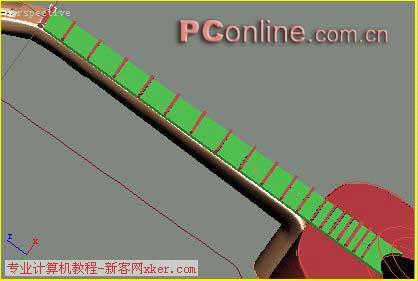

３４、使用ＢＯＸ制作出吉它把上的金属横挡，复制出一些，调整它们的位置如图ＪＴ３４所示。

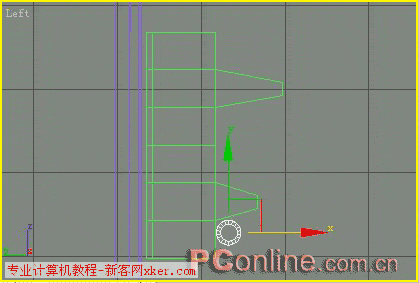

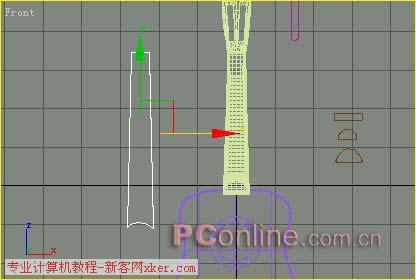

３６、进入修改命令面板中，为它加入一个ＥＸＴＲＵＤＥ修改命令，然后将它调整到如图ＪＴ３６所示的位置。

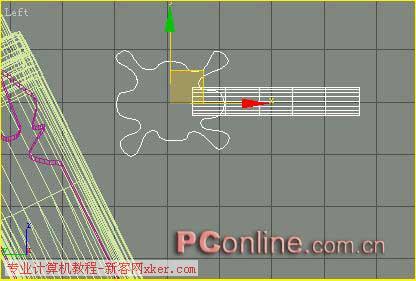

３７、制作出调整螺丝，使用画线工具画出如图ＪＴ３７所示的图形。
３８、为它加入一个ＥＸＴＲＵＤＥ修改命令，然后再制作出一个圆柱体，将圆柱体和它组合成一个调整螺丝，如图ＪＴ３８所示。

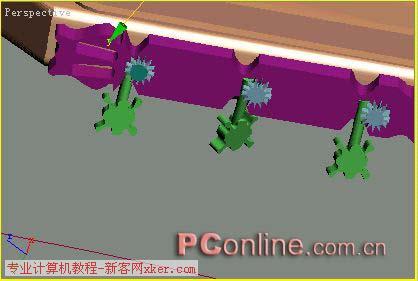

３９、复制调整螺丝并调整它们的位置，如图ＪＴ３９所示。
４０、单击ＣＲＥＡＴＥ／ＳＨＡＰＥＳ项，单击ＳＴＡＲ钮，画出一个星形，设置较多的ＰＯＩＮＴＳ数值，这样就制作出了一个螺丝的形状，再加入ＥＸＴＲＵＤＥ修改命令制作出一个螺丝，复制出几个，调整到如图ＪＴ４０所示的位置。
４１、至此吉它的建模工作大体完成，关于吉它弦的制作很简单，就是使用画线工具画出六根吉它弦，调整它们到合适的位置即可，背带的制作是使用放样的方法制作的，这里不再重复，最后完成的模型如图ＪＴ４１所示。
４２、关于萨克斯的制作主要是采用放样的方法制作的，由于比较简单，这里就不进行细讲了。
４３、最后的工作就是为场景布置灯光、摄影机，进行材质的设置，这里就不进行一一叙述了。
