用3DS Max制作螺栓和螺母内容简介：在看报时，看到一个有关汽车的广告，可它图面的主题却用了一个螺栓和螺母，标题写着“安全至微，关心至人”。这下我明白了，小小的螺丝帽都可能形成严重的安全隐患，可见厂家对哪怕是细小的部位，也要确保精益求精。原来螺 在看报时，看到一个有关汽车的广告，可它图面的主题却用了一个螺栓和螺母，标题写着“安全至微，关心至人”。这下我明白了，小小的螺丝帽都可能形成严重的安全隐患，可见厂家对哪怕是细小的部位，也要确保精益求精。原来螺栓和螺母这么重要，敢快把它作出来，与大家共享。

　　制作螺栓和螺母的操作步骤如下：

　　１.重新设置系统。

　　２.在顶视图中创建一个圆柱体Cylinder01造型。参数如图１所示。



图１

　　３.再在顶视图中创建一个圆柱体Cylinder02造型。参数如图２所示。



图２

　　４.用布尔运算的Union运算，使两圆柱体合为一体,修改名称为bolt。如图３所示。



图３

　　５.给螺栓bolt施加Edit Mesh修改器，调整其节点如图４所示。



图４

　　６.在Edit Mesh修改器下，激活Face,选择如图５所示的面。



图５
７.在Surface Properties栏下，单击Auto Smooth按钮，得到如图６所示造型。



图６

　　８.下面我们来制作螺纹，在顶视图中创建一螺旋线Helix01,其参数如图7所示。



图7

　　９.在前视图中创建一多边形NGon01,其参数如图8所示。



图８

　　１０.移动NGon01到图９所示的位置。



图９

　　

１１.现在放样螺旋线Helix01,确认Helix01处于被选择状态，单击创建命令面板上的Geometry 按钮，选择Compound Objects选项，单击Loft按钮，激活放样命令面板下的Get Path按钮，在视图中单击NGon01完成放样，生成Loft01。

　　１２.设置Skin Parameters下的参数，Shape Steps=0,Path Steps=5,不选Banking,如图１０所示。



图１０

　　１３.单击修改命令面板Deformations下的Bevel按钮，在弹出的对话框中，在(95,0)处插入一节点，并调整最右端节点到(100,7.5),如图１１所示。



图１１

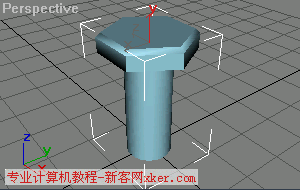

　　１４.确认bolt处于被选择状态，激活Boolean按钮，对Loft01进行Subtraction运算，生成如图１２所示螺栓造型。



图１２

　　１５.接下来我们制作螺母，在顶视图中创建一个圆柱体Cylinder01造型。参数如图１３所示。



图１３
１６.修改Cylinder01名称为nut,并施加Edit Mesh修改器，调整其节点如图１４所示。



图１４

　　１７.复制螺栓bolt，生成bolt01。

　　１８.在顶视图中创建两个圆锥体Cone01和Cone02，调整它们到如图１５所示的位置。



图１５

　　１９.确认bolt01处于被选择状态，对Cone01和Cone02进行布尔运算，选择Union运算，使三者合为一体。

　　２０.确认nut处于被选择状态，激活Boolean按钮，对bolt01进行Subtraction运算，生成如图１６所示螺母造型。



图１６

　　２１.你可能发现问题了，螺母怎么没孔。这个问题好解决，给螺母施加一个Edit Mesh修改器，选择螺母中间的节点，撤除它们，螺母就形成了。

　　２２.最后给螺栓和螺母赋予材质，这里就不多介绍了，大家可尝试用金银材质，制造出金银螺栓和螺母，最终渲染结果如图１７所示。



图１７
