用3DS MAX打造逼真的555牌香烟盒

用3DS MAX打造逼真的555牌香烟盒内容简介：先看一下最终效果： 一、绘制长方体、平面 1、启动3dmax9.0，单击创建命令面板，点击几何体按钮，在下拉列表框中选择标准基本体项。点击长方体按钮，在顶部视图中绘制一长方体box01，并点击修改按钮进入参数卷展栏， 先看一下最终效果：


一、绘制长方体、平面

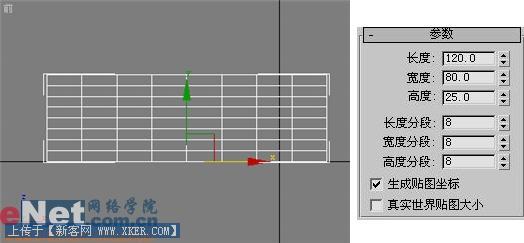

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。点击“长方体”按钮，在顶部视图中绘制一长方体box01，并点击“修改”按钮进入参数卷展栏，修改其分段参数，如图1所示。

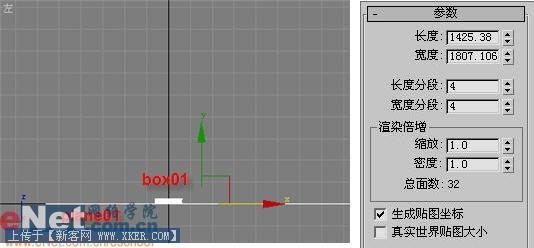

2、点击“创建”命令面板，点击“几何体”按钮，单击“平面”按钮，在顶部视图中绘制一平面plane01，并将其放置在box01的下方，作为桌面。如图2所示。

二、材质配置

1、选中box01，点击“修改”命令面板中的“修改器列表”下拉框，选择“编辑网格”项，开始为长方体的六个面做贴图处理。单击“选择”卷展栏中的“多边形”按钮，勾选box01上面，如图3所示。

2、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，单击“漫反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，如图4所示。单击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予所选面。

小提示：点击“在视图中显示贴图”按钮可以看到效果，如果图案颠倒，可以调整U、W的角度，添加“－”为反方向旋转。通过右键点击视图左上角，选择弹出菜单“纹理校正”命令，调整后效果如图5所示。

3、继续用“多边形”按钮选中下部的面作为贴图位置，选择第二个样球，并为其指定含有555字样图片区域，如图6所示。

依此类推，为其侧面指定相应的图片区域，最终完成另外三个面的赋予操作。有时需要调整“坐标”卷展栏中的U、V偏移与平铺值，协调每个面的对应关系，可以看到如图7所示效果。

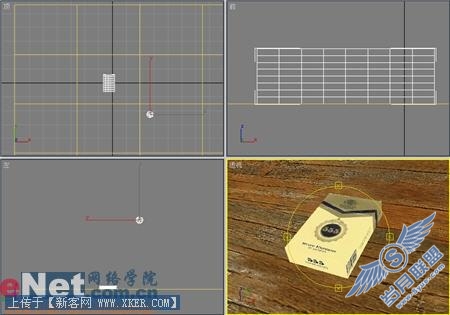

4、为plane01指定一个木材材质，并赋予它。另外，为场景中添加一自由点灯光fpoint01，并启用其阴影贴图，如图8所示。

5、最终点击工具栏上的“快速渲染”按钮，得到效果如图9所示。
