Liunx局域网络架构简介
---------------------------------------------------------------------------------------------
1.
2.
3.
4. ：
---------------------------------------------------------------------------------------------
如何联机

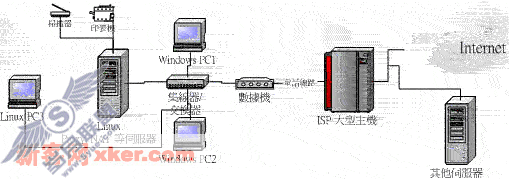

· 联机方式图解：
就如同上一节 当中，我们提到的网络联机方式，目前比较常见的就属 星形联机 方式了！亦即藉由 Hub 或 Switch 作为所有 PC 连接的信道！但并不是所有的人都有多部计算机，所以也有单部计算机连上 Internet 的联机型态。此外，还包含了 Linux 主机是否具有两块网络卡以上的连接方式，这都具有不一样的联机型态。底下列出三种常见的联机方式，附带一提，鸟哥个人最喜欢第三种形式！当然，您不见得一定要跟我一样吧？！

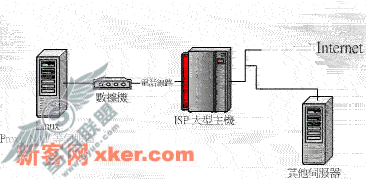

o 直接连上 Internet ，只有 Linux 主机：
o 以 Hub/Switch 连接，并且 Linux 主机仅有一块网络卡：

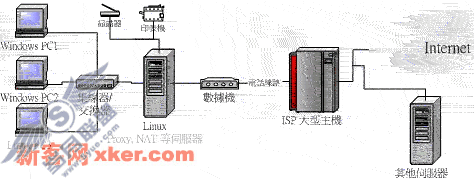

o 以 Hub/Switch 连接，并且 Linux 主机具有两块网络卡：
· 联机装置与线材注意事项暨选购注意事项：
在上面的几种联机方式当中，应该不难发现，嘿嘿！那个『网络线』与『Hub/Switch』到底要如何选购呢？还有，是否常常会觉得『唉！怎么按照网页上面的资料来处理我自己的联机，却还是没有办法搞定』呢？不要太难过了，这是因为鸟哥是苦命人，没有办法尝试每一种联机的装置，所以仅列出我认为一般人可行的方式，因此可能您的情况这里就没有考虑到！此外，也有相当多网友的回报，发现『果然中华电信因为不同批次安装的调制解调器模块不同，所以会有不一样的连接与线材处理方式！』那么到底要如何确定你自己的网络联机是正确无误的呢？！嗯！先来谈一谈你所需要的设备与选购方式吧：
o 关于网络卡：在每部计算机当中总是需要网络卡的吧( 目前我们这里均已 ADSL 及 Cable moden 为说明，对于拨接上网的朋友.....那就抱歉了 ^_^ ) ，所以这个时候就得要针对网络卡来要求一下啰！基本上，在 Linux 的主机部分，如果要玩大的，就直接买一块 10/100 Mbps 的 Intel 或 3Com 的网卡 ( 一块要上千元 )，如果是一般家用的，那么就直接买 10/100 Mbps 的螃蟹卡就对了( 一块 200~500 元不等 )！那么什么是螃蟹卡呢？简单的说，就是在大卖厂里面摆在最外面的，一块只要 200 ~ 300 元的网络卡就对了！其实他的芯片组称为 RealTek 8139 ，因为他的芯片外面的图形有点像是螃蟹，所以俗称螃蟹卡啰！那如果是 Windows 的话，那么可以考虑 D-Link 的 530 这块卡！请注意：如果要玩 Linux 又想比较顺畅的玩弄 Linux 时，请不要坚持使用 Linux 捉不到的网络卡！否则那份失望的心情 ......唉！！
o 关于 Hub ：就如同 里面提到的，如果你只是一般的家庭使用，而且你的计算机数量不超过 4 部的话，则 Hub 可以选择很便宜的五孔的那一种（一个大概只要 500-600 元），但是如果你是一个宿网，而且你们同学之间常常有大流量的文件传输（例如由 PC1 传到 PC2），为了增加传输的效率，个人是建议使用可以自动分辨 10/100Mbps 的集线器或者是 switch 来使用，因为他的传输速率是一般 10Mbps 的10倍！并且需要考虑到分享的计算机数，来选择 5, 8 还是 16 孔的呦！( 注：请注意『可以自动分辨』这几个大字，这是因为有的 Hub/Switch 仅能支持 10 或 100 Mbps，无法自动分辨，则此时会产生很大的困扰，那就是由于网络设备是以『最低流量的那个装置为准则』，所以若是你的区网中有一台计算机的网络卡是 10 Mbps 的，则当你选择无法自动分辨的 Hub/Switch 时，那么所有的计算机将都只能跑 10 Mbps 啰！呵呵！了解了吗？！ )
o 关于网络线：这个是特别需要注意的地方，由于目前最常使用的网络线接头为 RJ-45 的网络线，而这种网络线又因为接头部分有没有经过跳线处理而分为两种线材，一种是并行线（就是没有经过跳线处理的），一种就称为跳线。上面的图形中，由 PC1 ~ PC3 连接到 Hub 的网络线都是正常的网络线，亦即是 并行线 ，而由 Linux 主机接到 ADSL 调制解调器的线段则通常使用跳线！但是却又不一定！因为在后来感谢网友的响应，发现到有的 Linux 主机到 ADSL 调制解调器之间使用的竟然是 并行线 ！哇！真是伤脑筋！那么如何确定你的联机是正确的呢？嗯！有的最简单的方法，就是：你的 Hub/Switch 上面的每个插孔不是都有灯号吗？此外，你的 ADSL 调制解调器当中那个 LAN 的插孔也有灯号对吧！呵呵，那么『确定联机正确与否的方法，就是确定每个设备在激活之后 ( 插上电源并且将 PC 开机 ) 每个设备的灯号都是亮的！』如果不亮的话，那么就肯定有问题，这个时候请换一条网络线，或者是将并行线 <==> 跳线 变换一下试试看，通常就可以正确的让 Hub/Switch 及 调制解调器 的灯号亮啰！
· 内部联机：
由于各计算机之间是以 Hub 或 switch 作为联机的接口，然后跟 Linux 主机之间连接后，以 NAT 或 Proxy 的方式，透过固定IP的学术网络，或者是自家的 ADSL 调制解调器来连上 Internet。所以，基本上主机是需要『 两个网络接口 』 的，而且接口一是与内部网络联机的，这个内部网络通常是使用保留 IP 来进行联机沟通的！我们比较常使用的保留 IP 是在 192.168.0.0 到 192.168.255.255 这一段 ( C Class )，以鸟哥为例，个人是比较喜欢 192.168.1.0～192.168.1.255 这一段的网络，没有任何原因，单纯是因为喜欢！呵呵！那么为什么我说的是『两个网络接口』而不是『两张网络卡』呢？原因很简单，因为网络卡的 IP 可以设定多个！因此，在 Linux 当中一张网络卡可以具有一个以上的 IP 呢！由于一个 IP 即为一个网络接口，因此只要两个网络接口即可进行 NAT 的设定啦！所以自然一个网络卡即可啰！不过，我个人还是比较喜欢两张网络卡的啦！
由于我们在内部网络希望以保留 IP 来设定网络沟通的模式 ( 亦即藉由广播，不需要 Router 啦 )，所以：
1. 在 PC1, PC2, PC3 及 Linux 主机的内部接口中，必须使用同一个网段，如此则这四个网络接口就可以直接沟通啦！例如 Linux 内部网络接口的 IP 设定为 192.168.1.2 ，而 PC1 为 192.168.1.11, PC2: 192.168.1.12, PC3: 192.168.1.13 ；
2. Netmask 均为 255.255.255.0 ( C Class )；
3. PC1 ~ PC3 的 gateway 均为 192.168.1.2 ，如此则四张网络接口可以直接沟通之外， PC1 ~ PC3 可透过 Linux 来传送资料封包呢！
4. 如果未来还需要在增加 PC，那么其 IP 可以设定在 192.168.1.0 ~ 192.168.1.255 之间即可！
--------------------------------------------------------------------------------
要安装哪些通讯协议
· Linux 安装的通讯协议部分：
要进行网络的沟通，除了网络卡与硬件之外，再来就是需要网络的通讯协议了！目前最常使用的标准通讯协议为 TCP/IP 这个宝贝蛋！不过，在预设的状态之中， Linux 本来就已经支持 TCP/IP 啰！所以您不用安装任何通讯协议！但是，如果你想要使用 Windows 的网络上的芳邻来做 file server ( 档案服务器 ) 的话，那就需要安装 SAMBA 这个套件啰！阿！这个以后再说～～
· Windows 的通讯协议部分：
在你的 Windows 系统中，网络就需要有以下的设定才能让每台计算机看到对方！（注意，以下的说明摘自 Study-Area 的文章）
o NetBEUI
让我们回到 IBM 最初进军个人计算机网络的时代﹐他们当时的确需要一个很基本的网络通讯协议﹐但他们并不打算用此来建构大型网络﹐仅仅供数十台计算机甚至更小的网络而已。基于这个诉求﹐就诞生了 Network Basic Input/Output System﹐或称 NetBIOS。 NetBIOS 其实只有18个命令(command)来让网络的计算机能够建立?维持?和使用连接服务。不过IBM在不久后又再推出了NetBIOS的延伸版本﹕NetBIOS Extened User Interface﹐或称 NetBEUI﹐基本上是 NetBIOS 的改良版本而已。然而﹐NetBIOS 和 NetBEUI 终究是不同的﹕NetBEUI 事实上可以说是一个传输协议﹐而 NetBIOS 充其量只是一组命令来让系统可以使用网络而已﹐在技术角度来看﹐它是一个 Application Program Interface (API)。NetBEUI 可以算是您能够用到的最快通讯协议了。这个"最快"是指它可以将格式化资料放进封包里面﹐而接收节点又可以迅速的解读到内容。然而﹐NetBEUI 却有一个最致命的弱点﹕它不是可路由( routable )协议﹐也就是不能够和其它网络的机器对讲。NetBEUI 在本地网络里面是非常优秀的协议﹐但如果您想和设在其它网络的机器沟通﹐NetBEUI 就不是您所需要的了。如果您想实现和其它网络的计算机沟通﹐您极有可能必需通过路由设备或路由软件来实现﹐但无论用哪一样﹐很遗憾﹐NetBEUI 都做不到。不过﹐Microsoft 网络则运用一种叫 NetBIOS over IP 的技术﹐来连接不同网络的 NetBEUI 客户。但归根结底﹐用来达成路由的不是 NetBIOS 而是 TCP/IP。
o TCP/IP
美国国防部开发的 Transmission Control Protocol / Internet Protocol (TCP/IP)﹐当初是用来配合 ARPANET ( Advanced Research Projects Agency Net )来处理不同硬件之间的连接问题的﹐比如 Sun系统和 Mainframe、Mainframe 和个人计算机之间的连接。Internet Protocol (IP) 工作于网络层( 以后会继续和大家探讨 OSI 的网络层级 )﹐它提供了一套标准让不同的网络有规则可循﹐当然﹐前提是您想使用 IP 从一个网络将封包路由到另一个网络。IP 在设计上是用来在 LAN 和 LAN 及 PC 和 PC 之间进行传输的。您可以把 IP 看成是游戏规则﹐而 TCP 则用来诠释这些规则的。虽然TCP/IP原先是专门为几所大学和机构的使用而设计的﹐但现在 TCP/IP 已经成为最流行的通讯协议了﹐我们使用的 Internet 就是用 TCP/IP 来传送封包的了。下面就让我们看看 TCP/IP 是怎样工作的﹕假如您的公司在好些地方都有分公司﹐各自都有着自己的本地网络(LAN)﹐在总公司跑的是Novell网络﹐但分公司大部份都是用麦金塔计算机。当Mac有数据要传送给PC的时候将会如何呢﹖
1. 首先﹐TCP会在这两个平台建立起一个可以提供全双工检错(对双向的数据都进行错误检测)的连接。
2. 接着﹐IP制定好沟通规则以及Mac和PC之间的连接port。到这里为止﹐TCP已经准备好数据了﹐如果数据太大﹐IP就将之分拆成几份较小的封包﹐并且在封包上面加上一个新的header(转送地址)﹐确保封包会被正确传送。TCP还会加上卷标说明数据的种类及其长度。
3. 再下来﹐IP将封包转换成标准的编码格式并将之传送给PC。
4. 最后﹐在PC上面的TCP将封包译码并翻译成PC能够懂的格式﹐也就是它自己所使用的网络协议。
TCP/IP可以说是现行协议中用途最广的协议之一﹐由于它尝试在所有硬件上实现所有事情。不过﹐它也是最慢的传输协议之一﹐在某些情形之下﹐它的速度只有NetBEUI的七成。
没错！针对 Windows 的接口当中，只要这两个咚咚即可啦！安装完成了上面的通讯协议之后，相信你的局域网络之中，所有的 Windows 个人计算机已经可以看到对方了，只要在开启资源共享项目，即可达到局域网络的目的。
--------------------------------------------------------------------------------
确定你的网络参数
· Linux 部分：
由于我们是以 Linux 作为主机来联机，而 Windows 则是视为 Client 端的机器，这个时候， Windows 可以给几个保留 IP 来作为沟通之用，但是 Linux 可得好好的设定连上 Internet 的方法啰！
o 连上 Internet 的方式：
目前最常见的连上 Internet 的方式主要有：
1. 固定 IP ：例如学术网络，或者是 ADSL 固定制 IP 的专线，如 T1 之类亦属于此种方式。但是 Giga 之类的在拨接后，方才给予固定 IP 的方式，并不在此类别呦！这种类别的上网方式，必须要取得 ISP 或者是校方给你的几个网络参数才能上网： IP, netmask( 子网掩码 ), network, broadcast, 及 Gateway 等等！
2. ADSL 拨接制：亦可称为浮动式或动态 IP ，由于 Linux 必须要拨接之后才能上网，此外，给的 IP 也是不固定的，这个时候你就必须要取得：联机用帐号、联机密码、ISP 的 DNS 主机 IP ！此外， Linux 必须要安装联机程序才行！
3. Cable Moden 的方式：这种方式联机上网的玩家也越来越多了！但是这是使用 DHCP 协议来上网的，因此得到的 IP 也是属于浮动式 IP 哩！这个时候仅需要设定好 Linux 网络卡的联机协议即可！相当的简单！
o 设定 Linux 主机成为 NAT 主机：
由于内部网络是由保留 IP 所构成的，如同前面 提到的，保留 IP 并不能与外界的 Internet 沟通，所以你如果要连上 Internet 的话，就必须透过具有实体 IP 的 Linux 主机来联机了！因此，你的 Linux 主机必须有两张网络接口：
§ 一张以实体IP（可能是实体网络卡, eth0 ，或者是拨接后产生的虚拟接口卡, ppp0，亦即不论是固定的或者是浮动的）与 Internet 联机，
§ 一张则以保留 IP与你的内部网络联机。
然后将这两块在 Linux 主机内的网络卡经由 Linux 内部的 NAT 设定来达成使 局域网络内 PC 连上 Internet 的功能，以分享 Internet 上网的频宽哩！
o Linux 主机上的设定：
如上面所说的，Linux 主机上面有两块网络接口，如何设定呢？
§ 与外界沟通的网络卡：这一张网络卡的设定中，如果是固定 IP 的话，则直接输入 IP 及子屏蔽网络，就可以直接连上 Internet 了；而如果是使用拨接（或者是 ADSL 计时制），则必须使用 rp-pppoe 之类的软件来连上网络！
§ 与内部网络沟通的网络卡：这一张卡的 IP 必须与你的内部网络的所有的计算机之 IP 都在同一网段内，例如 192.168.1.0-192.168.1.255 之内，另外，这一张网络卡的 IP 将是你内部网络的所有计算机的『通讯闸』。
· Windows 个人计算机上的设定：
在个人计算机方面，由于我们已经设定了 NAT 主机，这一个主机有一个固定的保留 IP 、子屏蔽网络，因此，Windows 系统则直接输入一个固定的保留 IP 、子屏蔽网络，而通讯闸( Gateway )则设定为 NAT 主机的 IP 即可！但请注意，那个 DNS 的 IP 必须输入你的 ISP 给你的 DNS 之 IP 才行，例如 Hinet 为 168.95.1.1, SeedNet 为 139.175.10.20 等等！关于 Windows 的设定，我们在底下予以先行说明！
Windows 个人计算机的设定
就如同前面说的，我们需要的网络参数除了 IP, netmask, DNS 之外，还需要『工作群组』与『计算机名称』等等的设定，当然，不要忘记了，由于我们未来会架设 Samba 这支服务，而这个服务是架构在 NetBIOS (NetBEUI) 协议上的，所以啰，我们除了 TCP/IP 协议之外，还需要 NetBIOS( NetBEUI )这个协议，至于其它的，除非你确定你的网域内还有其它的工作站，否则『请只要安装这两个协议就好了！』安装太多反而会有问题呢！底下我们假设你的网络卡都安装好了，然后来介绍一下，我们的内部网络的设定：
1. PC1：OS( Windows 2000 ), IP( 192.168.1.11 ), netmask( 255.255.255.0 ), DNS( 168.95.1.1 ), gateway( 192.168.1.2 ), 工作群组( birdhouse ), 计算机名称( bird2 )
2. PC2：OS( Windows 98 ), IP( 192.168.1.12 ), netmask( 255.255.255.0 ), DNS( 168.95.1.1 ), gateway( 192.168.1.2 ), 工作群组( birdhouse ), 计算机名称( bird1 )
· Windows 2000 的设定方式：
1. 开启网络设定内容，鼠标移动到『网络上的芳邻』按下右键选择内容：

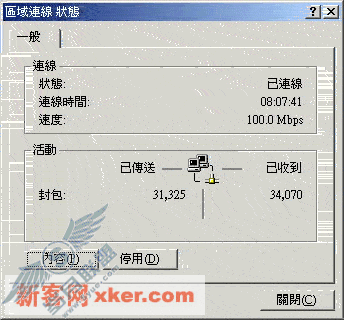

2. 在出现的画面当中选择『区域联机』这一项，会出现如下的画面：

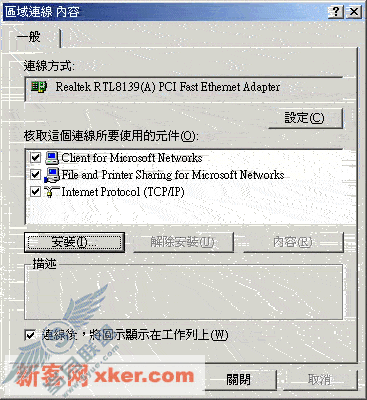

3. 选择内容进入设定画面，在底下的话面当中，勾选『联机后，将图标显示在工作列上』以提醒使用者的联机状态：

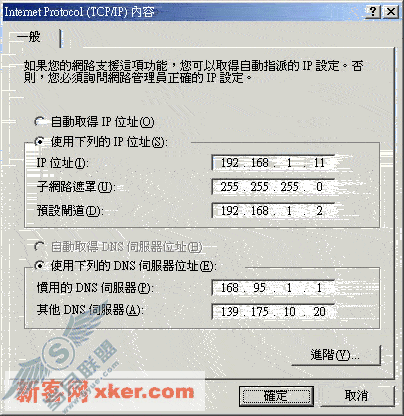

4. 原先的设定仅只有 TCP/IP 这个协议，此外亦会开启档案分享，所以上面的框框会出现『File and Printer Sharing for Microsoft Networks』！好了，先来设定 TCP/IP 这一项，所以在上图中按下 Internet Protocol( TCP/IP )两下，以设定网络参数。在下面的参数设定当中，输入我们的重要信息，就是刚刚提到的那几个重要网络参数！然后按下『确定』即可！

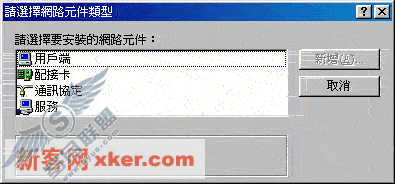

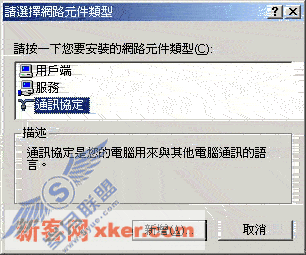

5. 按下确定之后，会回到步骤三的画面，这个时候因为要安装通讯协议，所以请按下『安装』那个按钮，在底下会出现这样的画面：

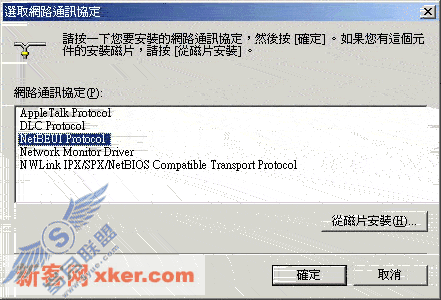

6. 在上面的步骤当中，我们要安装通讯协议，所以请按下『通讯协议』吧！并选择『NetBEUI Protocol 』这个协议！按下『确定』即可！

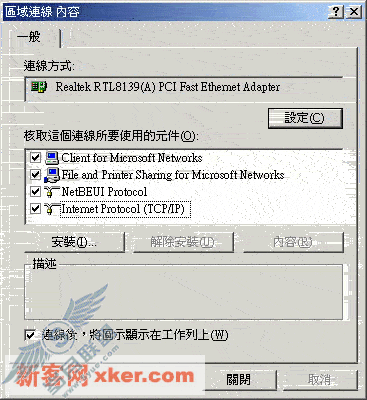

7. 最后会得到这样的画面才可以！

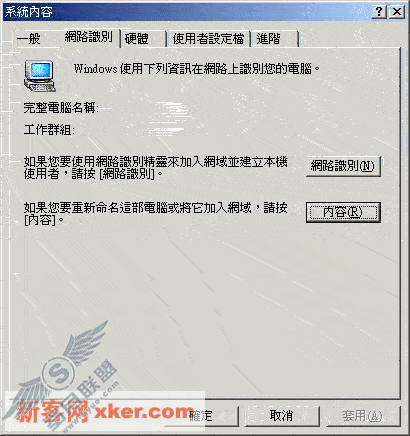

8. 将上头的资料关闭之后，到桌面上，在『我的计算机』，按下右键，选择内容，并勾选『网络识别』那一个页面，会出现如下的画面：

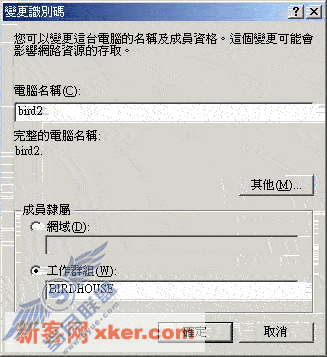

9. 这个时候，请选择『内容』这一项！不要选择『网络识别』呦！然后将你的计算机名称改为我们刚刚设定的『bird1』，并且修改一下你的工作群组成为『 birdhouse 』（大小写不要紧！）：
10. 按下『确定』之后，选择『重新开机』来使设定成功吧！
· Windows 98 的设定方式：

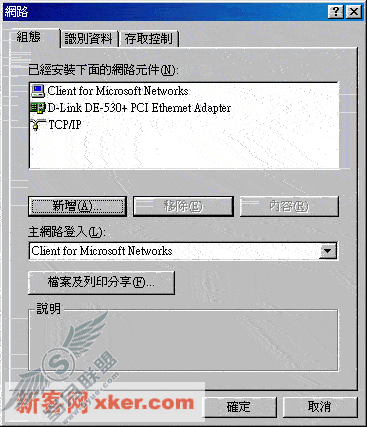

1. 首先，同样的，请在你的『网络上的芳邻』上面，按下『右键』选择『内容』，会出现如下的画面：
2. 在预设的情况之中，大概或者会有两三个协议吧！无论如何，这里假设仅有『一个实体网络卡』就是上面那个 D-Link 的图标，还有一个通讯协议，也就是 TCP/IP 的协议！好了，我们现在来安装一下 NetBEUI 吧！此外，如果有出现一个 IPX/SPX 的协议时，请自行将他移除吧！在上面的图标当中按下『新增』项目：

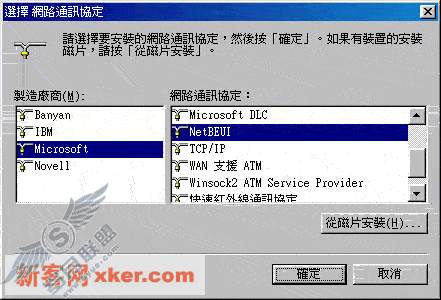

3. 选择『通讯协议』喔！并且挑选『 Microsoft 』及『 NetBEUI 』这两个，并按下『确定』即可！

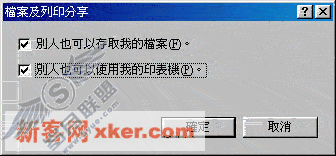

4. 好了，回到『步骤一』那个画面中，按下『档案及打印分享』项目，在底下的画面中，两个全部都给他勾选啦！

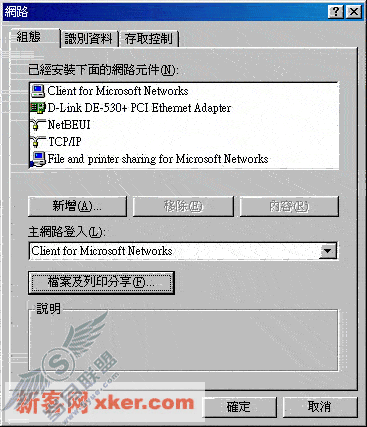

5. 再来，回到原始的画面中，就会有如下的情况啦！如果你有『拨号网络适配器』时，又你不要使用拨接，那么就将『拨号网络适配器』拿掉吧！所以最后就只有上面这些咚咚啰！

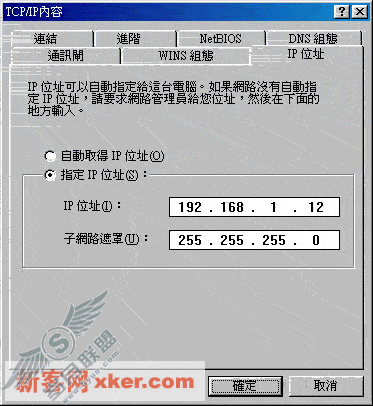

6. 开始来设定我们的网络组件了，请按下上图的『 TCP/IP 』出现如下的画面，将我们的 IP 及子屏蔽网络给他填进去！

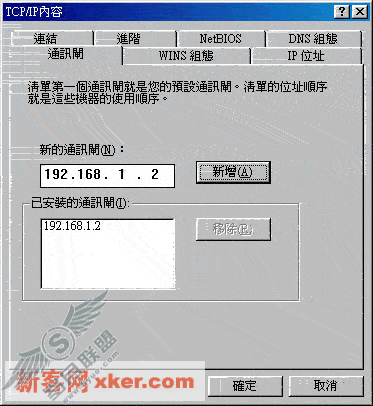

7. 再来继续设定通讯闸( Gateway )：

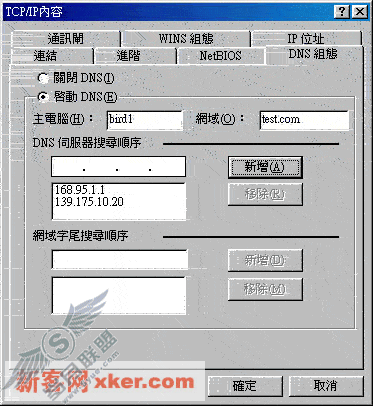

8. 再来则是设定『DNS组态』一项！如果不确定的话，可以直接以我的设定来设定呢！

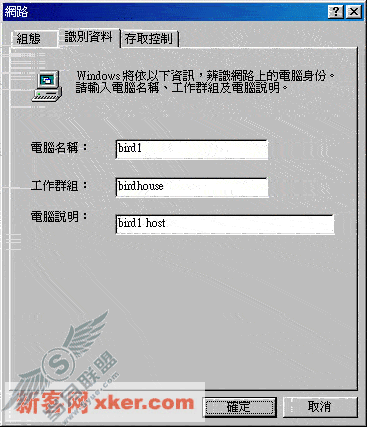

9. 好了，这样 TCP/IP 设定就完成了，接着下来，请选择原先画面中的『识别资料』页面，然后将我们的信息填进去吧！
10. 过程之中可能会要你的 Windows 98 原版光盘，请自行安装，然后重新开机，嘿嘿！成功！
