利用ObjectARX开发基于AutoCAD的法兰盘设计
来源:岁月联盟
时间:2010-08-30
1 概述
在实际产品的设计中,对于产品的尺寸及工艺参数已经系列化的零件族, AutoCAD提供给的通用功能难以满足其快速生成图纸的需要。为适应快速绘制零件图、工艺路线设置、工艺参数设置、以及其它要求,必须在AutoCAD这种通用的绘图环境下建立一个集中的使用非常简洁的用户操作环境。 本文拟构建一个操作环境,包括AutoCAD数据库、文件读入、交互式界面几个部分。2 Object ARX与MFC简介
2.1 ObjectARX的类库构成
(1)AcRx库,提供系统层次的类,用于动态链接库的初始化以及运行时刻类的注册和标识。 (2)AcEd库,提供一组用于定义和注册新的AutoCAD命令的类。 (3)AcDb库,提供一组用于存取AutoCAD图形数据库结构的类。 (4)AcGi库,提供绘制AutoCAD实体图形界面的类。 (5)AcGe库,提供的实用类用于执行二维和三维几何操作。2.2 MFC
MFC(Microsoft Foundation Class Library)是Windows环境下的编程应用程序框架,是封装的C++类库的扩展。ObjectARX(AutoCAD Runtime Extension)是AutoCAD采用面向对象的C++应用程序机制进行二次开发的有效工具,它的一个动态链接库(DLL),与AutoCAD共享一个地址空间, 能够直接被后者调用,使开发者能够更直接地完成其深层数据结构、图形系统编程和用户命令的定义。ObjectARX提供了一套与MFC用户界面(UI)相关的类,MFC用户界面可以具有和AutoCAD用户界面一样的外观和行为。3 系统总体设计
3.1 AutoCAD数据库

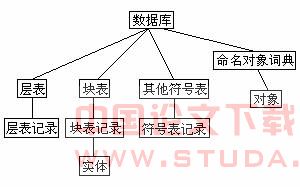

AutoCAD基本的数据库对象是实体、符号表和词典。实体是在AutoCAD图内部表示图的一种特殊数据库对象,用户可以在屏幕上看见实体并能对其进行操作。符号表和词典是用于存储数据库对象的容器,这两个容器对象都映射一个符号名到一个数据库对象。 一个AutoCAD数据库包含一套固定的符号表,每一个符号表包含一个特定符号表记录类的实例,用户不能向数据库添加新符号表。符号表包含层表和块表。所有AutoCAD实体都属于块表记录。词典为存储对象提供了比符号表更加普通的容器。一个词典可以包含任何类型的AcDbObject及其子类的对象。当AutoCAD创建新图时,AutoCAD数据库创建一个叫做“命名对象词典”的词典。AutoCAD数据库主要结构如图1。
图1 数据库结构
3.2 ARX程序自动加载和DWG文件读入

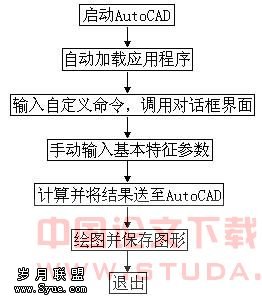

对于已创建好的.arx程序,ARX程序的自动加载可以省去每次进入AutoCAD环境后手动加载程序的过程。有几种方法可以实现。最简便易行的方法是进入AutoCAD环境,选择“工具”菜单->“加载应用程序”—>选择启动组的“内容”->“添加”。将已生成的ARX应用程序添加进来,下次启动AutoCAD环境时,该程序已被加载。在命令行中键入该程序的执行命令即可运行。程序运行流程图如图2。
3.3 无模式对话框建立
对话框是Windows应用程序常用的与用户对话通讯的窗口界面,对话框可分为模式(Model)对话框和无模式对话框(Modeless),模式对话框要求用户在使用程序的其它任何部分之前关闭对话框。AutoCAD总是试图不使系统聚焦于其子窗口,故使用无模式对话框。 初始化函数:Create函数。其功能为使用资源中的对话框模板创建无模式对话框。Create函数参数说明参数 | 说明 |
lpszTemplateName | 包含对话框模板的空中止字符串 |
nIDTemplate | 包含对话框模板的资源中ID号 |
pParentWnd | 对话框的父窗体的指针,如果此值为NULL,则对话框的父窗体为主应用程序窗体 |
3.4 用户界面设计
下面以法兰盘的设计为例,介绍以ObjectARX对AutoCAD进行二次开发的过程。 (1)创建ObjectARX MFC应用程序框架。在Microsoft Visual C++中用利用ObjectARX AppWizard新创建一个工程。选择MFC Extension DLL,结束创建。(2)创建MFC对话框。在Visual C++ App Studio加入一个对话框资源。(3)创建类和控件。用ClassWizard创建新对话框类,并给对话框命名。本例中采用默认选项。为对话框内的资源添加相应的类控件。 C_BUTTON资源添加CButton类控件;IDC_EDIT资源添加Cedit类控件;IDC_COMBO资源添加CComboBox类控件。(4)创建对话框控制函数。在ClassWizard中为对话框添加“DoModal”与“OnInitDialog”函数。(5)给对话框控制函数添加代码。部分代码如下://读ID号为“IDC_EDIT1”的EditBox中输入值至变量m_edit1{ CEdit* pE = (CEdit*)GetDlgItem(IDC_EDIT1); CString szO; pE->GetWindowText(szO); float m_edit1 = atof(szO);}//创建直线{ AcGePoint3d startPt(x,y,0.0); AcGePoint3d endPt(x+m_edit1,y,0.0); AcDbLine *pLine=new AcDbLine(startPt,endPt); }//创建圆{ AcDbCircle *pCircle = new AcDbCircle(center,normal,r);}4 开发系统的实现

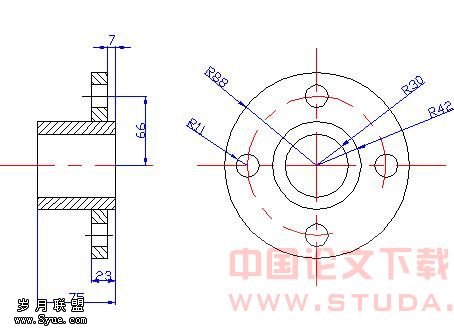

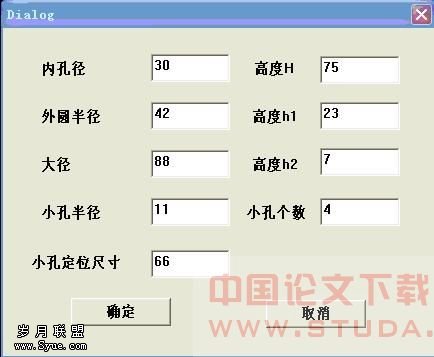

运行后,创建的ARX程序自动加载。直接在命令行输入自定义命令“FLP”后,出现对话框如图三。在组合框的下拉菜单中选择所需的零件系列号数,则文本框中会调用相应零件的尺寸参数,也可以修改文本框中的尺寸。完成后按“确定”,系统按自定义的尺寸参数自动生成所需的零件图如图4所示。
